DFC溫度傳感器工作原理及選型
發布時間：2014-11-25 15:21:13 文章來源：未知 作者：test 人氣：
溫度傳感器工作原理是熱電偶和熱電阻的工作原理，把兩種不同材料導體的一端連接在一起、當連接點的溫度和導體另一端的溫度不同時、由于電子熱運動的差異，會在導體內部產生熱電勢現象（塞貝克效應也叫熱電效應）。熱電偶就是利用這種現象做成的溫度傳感器。DFC溫度傳感器中熱電阻是由于電子的熱運動、使金屬導體的電阻率隨著溫度的變化而變化、從而把外界溫度的變化轉化為電阻的變化、熱電阻就是利用這一現象、將溫度轉化成電阻的傳感器。

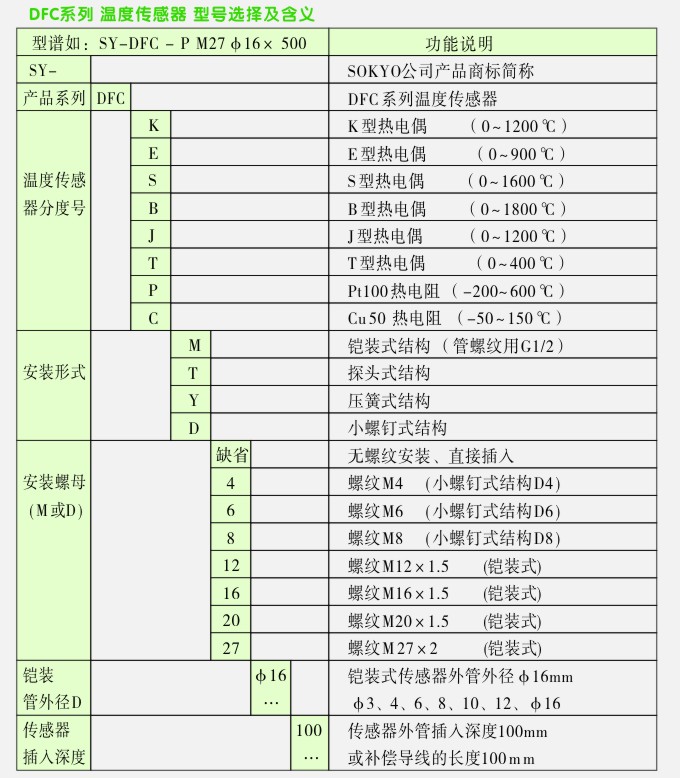

DFC溫度傳感器選型：
溫度傳感器分度號：K：K型熱電偶（0~1200℃）
E：E型熱電偶（0~900℃）
S：S型熱電偶（0~1600℃）
B：B型熱電偶（0~1800℃）
J：J型熱電偶（0~1200℃）
T：T型熱電偶（0~400℃）
P：Pt100熱電阻（-200~600℃）
C：Cu50熱電偶（-50~150℃）
安裝形式：M：鎧裝式結構（管螺紋用G1/2）
T：探頭式結構
Y：壓簧式結構
D：小螺釘式結構
安裝螺母：4：螺紋M4（小螺釘式結構D4）
6：螺紋M6（小螺釘式結構D6）
8：螺紋M8（小螺釘式結構D8）
12：螺紋M12×1.5（鎧裝式）
16：螺紋M16×1.5（鎧裝式）
20：螺紋M20×1.5（鎧裝式）
27：螺紋M27×2（鎧裝式）
管外徑D：3~16mm
傳感器插入深度：傳感器外光插入深度100mm
或補償導線的長度100mm
