智能電磁流量計,YTFD一體化電磁流量計

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產智能電磁流量計,YTFD一體化電磁流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的電磁流量計生產經驗。
一、智能電磁流量計,YTFD一體化電磁流量計 產品特點
1、一體化電磁流量計、智能化設計、帶現場顯示、中文 LCD 液晶顯示。
2、產品通徑 DN10 ~ DN1200、介質電導率 ≥ 10μs/cm、
3、產品信號輸出、電流 DC 4~20mA 、脈沖輸出、輸出流量范圍自己任意設置。
4、電極材料可選 316不銹鋼、哈氏合金、鉭、鈦、鉑金電極等
襯里材料可選耐磨的橡膠、或耐腐蝕的聚四氟乙烯。
5、安裝方便,可以水平安裝、也可以垂直向上安裝、或傾斜安裝。
6、工作電源可選 AC/DC 100~255V、或直流電源 DC 24V
7、測量穩定可靠、測量精度高、可達 0.5%FS、1.0% FS
8、一體化結構、鑄鋁外殼、防護等級可選擇 IP67、
9、智能型產品可選擇 RS485通訊、Modbus-RTU協議、
10、廣泛應用于石油化工、輕工食品、造紙、制糖制藥、冶煉、給排水、環保、電力、鋼鐵等工業領域。

智能電磁流量計,YTFD一體化電磁流量計品牌模塊

1、公稱通徑DN(mm) 、特殊規格可以定制、
常用通徑：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、800、1000、1200
2、流動方向
正向、反向、凈流量、量程比：150：1
3、精度等級
±0.5% FS （0.5級）、 ±1.0 % FS（1.0級）
重復性誤差：測量值的 ± 0.2 % FS
4、介質溫度
橡膠襯里： -20 ℃ ~ 60 ℃
聚四氟乙烯襯里：-30 ℃ ~ 130 ℃
5、工作壓力
DN10 ~ DN65：≤ 2.5 MPa
DN80 ~ DN150：≤ 1.6 MPa
DN200 ~ DN1200 ：≤ 1.0 MPa

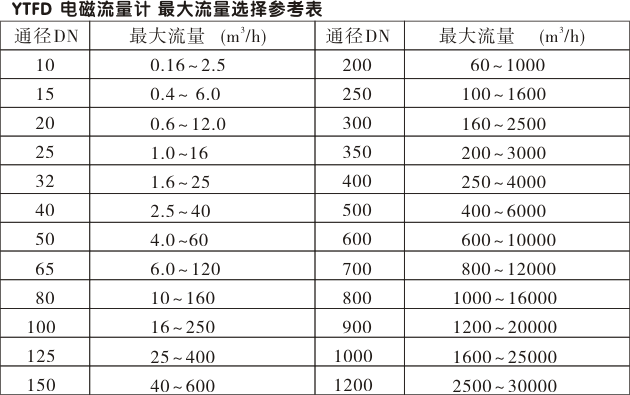

6、流量范圍
流量對流速范圍是 0.3 ~15 m/s、
流量的大致估算 Q =（3.14×Dn2×流速 ×3600）÷ 4 ÷ 1000000 = m3/h
7、電導率范圍
被測流體電導率 ≥ 10 μs/cm、
以水為成份的介質、其導電率在 200-800 μs/cm范圍內均可選用，酸、堿、等溶液度可選用電磁流量計
8、輸出電流及負載電阻：
電流輸出 DC 4~20mA、全隔離、負載電阻＜750 歐姆
頻率輸出/ 脈沖 0 ~ 1kHz 、光電隔離 OCT、導通時集電極最大電流為 25mA

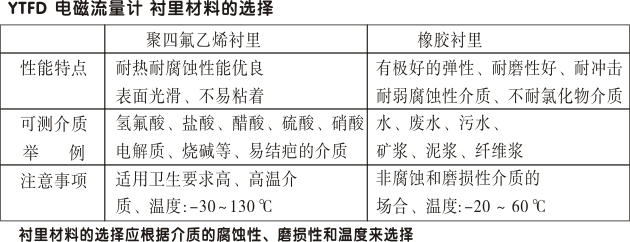

9、電極材料和襯里材料
電極：316不銹鋼、哈氏合金（HC）、鉭（Ta）、鈦（Ti）、鉑金（Pt）任意選擇
襯里：橡膠、聚四氟乙烯 F4
10、防護等級
標準型 I P65、特殊要求可以做到 IP68、只有分體式才可以選擇
11、供電電源
交流供電：AC/DC 85~265V、45~63HZ、
直流供電：DC 24 V 、產品總功耗：≤ 20W
12、連接方式：
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB 9119-2000 的規定。
直管段長度：上游 ≥ 5DN、下游 ≥ 2DN
插入式流量計、則沒有法蘭
13、工作環境
環境溫度：-25℃ ~ 60℃
相對濕度：5% ~ 95% RH
14、常見介質電導率 μs/cm
各種酸：10 ~ 801×104 堿液：8 ~ 30×104
牛奶：200 ~ 300 蒸餾水：0.01 ~ 5
啤酒：600 ~ 800 麥芽汁：500 ~ 1000
水及飲料：200 ~ 800 水果醬：400~ 1000
智能電磁流量計,YTFD一體化電磁流量計細節圖1

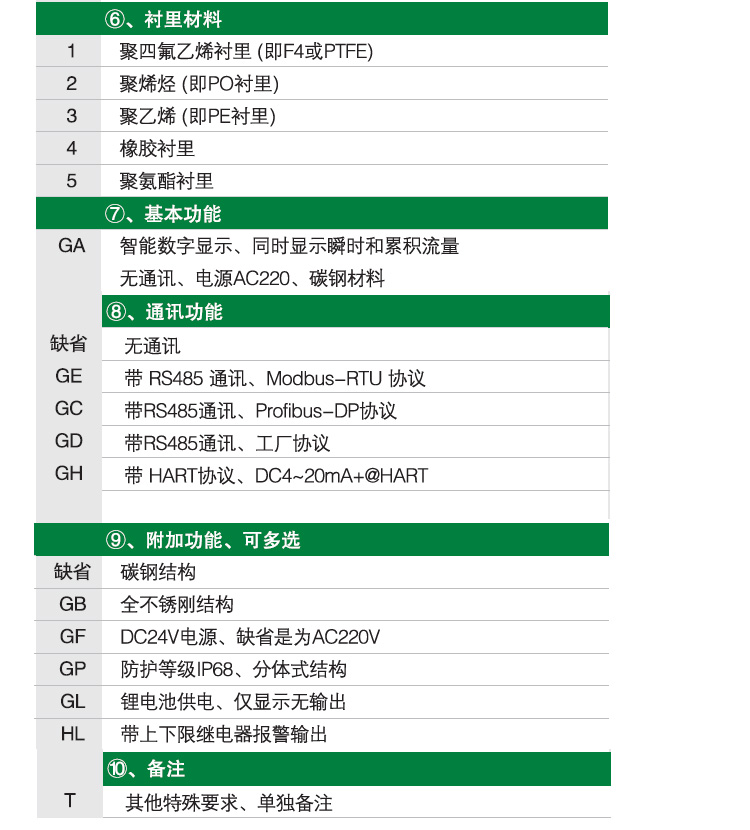

智能電磁流量計,YTFD一體化電磁流量計 常用型號
SY-YTFD-F2S25-11GAGE
SY-YTFD-F2S40-11GAGE
SY-YTFD-F2S50-11GAGE
SY-YTFD-F2S80-11GAGE
SY-YTFD-F2S100-11GAGE
SY-YTFD-F2S150-11GAGE
SY-YTFD-F2S200-11GAGE
SY-YTFD-F2S250-11GAGE
SY-YTFD-F2S300-11GAGE
SY-YTFD-F2S350-11GAGE
SY-YTFD-F2S400-11GAGE
SY-YTFD-F2S450-11GAGE
SY-YTFD-F2S500-11GAGE
SY-YTFD-F2S600-11GAGE
SY-YTFD-F2S25-14GAGE
SY-YTFD-F2S40-14GAGE
SY-YTFD-F2S50-14GAGE
SY-YTFD-F2S80-14GAGE
SY-YTFD-F2S100-14GAGE
SY-YTFD-F2S150-14GAGE
SY-YTFD-F2S200-14GAGE
SY-YTFD-F2S250-14GAGE
SY-YTFD-F2S300-14GAGE
SY-YTFD-F2S350-14GAGE
SY-YTFD-F2S400-14GAGE
SY-YTFD-F2S450-14GAGE
SY-YTFD-F2S500-14GAGE
SY-YTFD-F2S600-14GAGE

1、保證流量計前后直管段長度有前5D后3D
2、確定位置后，剝掉外管的保溫層，前后搭兩個支撐架！
3、切管前保證管道內空管、無壓力、液體！
4、法蘭焊接，卸下電磁流量計、將法蘭與管道四周滿焊。注意：必須卸下流量計后焊接、否則會導致流量計襯里燙壞，影響密封！損壞產品！
5、流量計安裝，將焊好的法蘭冷卻后、再重新將電磁流量計吊裝上去，墊片將左右兩邊螺拴緊固定好。
6、墻掛式結構的分體式部分安裝在合適的位置、將熱量表安裝旁邊。

智能電磁流量計,YTFD一體化電磁流量計關聯搭配

■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購智能電磁流量計請?zhí)峁┮韵聟?shù)：
1、 電磁流量計通徑DN
2、流量范圍大小、襯里材料、電極材料
3、輸出信號，如：模擬電流輸出DC4~20mA
4、根據被測介質腐蝕性、磨損度、溫度，來選擇電極和襯里材料。
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。

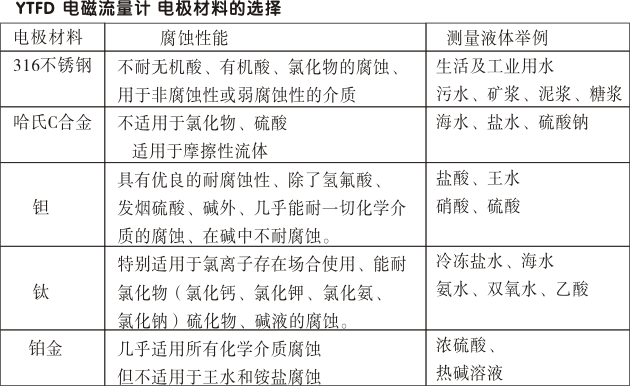

智能電磁流量計,YTFD一體化電磁流量計電極材料的選擇

■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

退貨原因	產品時限	處理辦法	備注
質量問題	出廠之日至18個月	調換或免費維修，補償運費	特殊情況，特殊處理
質量問題	18個月以上	有償維修或收取配件費用	特殊情況，特殊處理
營業發錯	1個月內退回	憑單據補償退貨往返運費
用戶定錯貨	1個月內退回（憑發貨清單）	常規產品，價格一樣時，免費更換，有差價補差價客戶承擔換貨的往返運費	包裝應完好無損
定制產品	2個月內	原則上折扣50%以上	具體折扣視產品情況定
定制產品	2個月以上	不退換	具體折扣視產品情況定
滯銷積壓	出廠之日至12個月	免費更換或重新標定	包裝完好無損
滯銷積壓	出廠12個月以上	協商解決	包裝完好無損
停銷產品	通知期限外退回	不退換

本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。

售后服務承諾:

1、客戶的技術疑問，我們承諾在2小時內處理完畢。

2、返廠維修儀表，我們承諾在返廠之日起2個工作日內出具檢測結果，3個工作日內完成維修

3、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢
