電動執行器工作原理

發布時間：2013-04-20 09:28:30　　文章來源：未知　　作者：test　　人氣：

電動執行器有五種類型：直行程電動執行器、角行程電動執行器、電動調節閥、PID電動調節執行器和電磁閥。下面簡要介紹一下松野電氣生產的角行程電動執行器（YTDG-RKB）。
        角行程電動執行器的作用是接受調節器或其它儀表送來的4-20mA的標準直流電信號，經執行器后變成轉角力矩，以操作開關、閥門等，完成自動調節的任務。這種電動執行器都是由伺服放大器與執行機構兩大部分組成的。

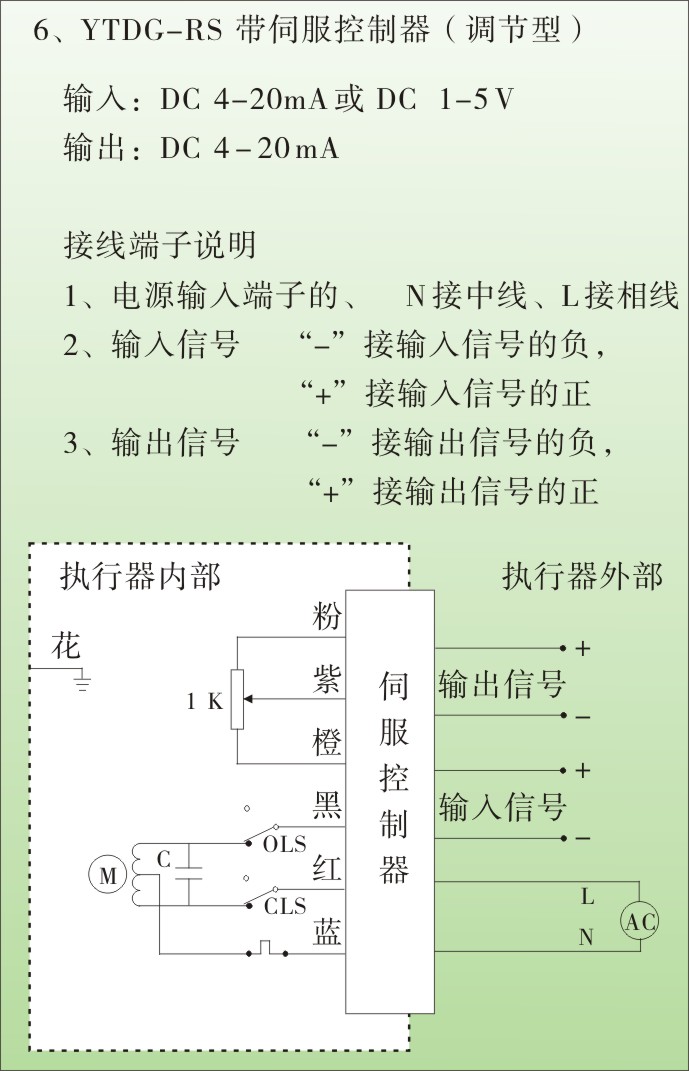

　　圖所示為電動角行程執行器的工作原理圖。伺服放大器是由前置放大器、觸發器、硅可控整流元件等組成的，其作用是將輸入的直流毫安信號和位置發送器的反饋信號進行比較。如比較后的差值為零，伺服放大器就沒有輸出，執行器處于平衡狀態，輸出軸的位置不變；如果比較后有偏差信號，經放大器放大到足夠的功率，驅動二相伺服電動機，使減速器輸出軸旋轉，直到輸入信號與位置反饋信號相等為止，此時輸出就穩定在與輸入信號相應的新的位置上。
