數字PT并列裝置,DH93,PT并列

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產數字PT并列,DH93數字PT并列裝置,PT并列的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的數字PT并列裝置生產經驗
一、數字PT并列,DH93數字PT并列裝置,PT并列產品特點
①、全鋁機箱面板鋼琴拉絲、外觀精美
     采用全密封式結構、具有良好的抗震、防塵性能
     小型化設計、體積小、重量輕、安裝方便
②、采用獨特的可靠性設計、無可調元件、裝置穩定性好、抗干擾性能強
③、全漢化液晶顯示、人機界面清晰易懂、操作整定極為方便
④、裝置供電電源為交直流兩用 AC/ DC 220 V
        裝置操作電源為DC220V
       如需 AC220V、DC110V、AC110V 需訂貨時注明
⑤、具有RS485總線串行通信口、并集成了Modbus 標準通信規約
⑥、可記錄150條事件順序記錄功能、數據掉電不丟失
⑦、具備完善的自檢功能、完整的異常記錄、事件記錄、
       操作記錄、所有信息掉電保持
⑧、外形小巧精細、結構合理、采用高等級、高品質的元器件
       及多層板技術和SMT工藝、具有很高的電氣性能
⑨、內部集成零序電流（電壓）合成算法、可外加零序也可不外加零序 CT （PT）、
       實現零序過流電壓保護。
      采用精密合成算法、可通過按Menu操作來實現
      V-V接法和Y 型接法通用。
⑩、具有完整的斷路器操作回路、超低功耗

①、額定工作電壓
         AC 220V、DC220V 或 DC110V（訂貨注明）
         操作回路電源
         DC 220V （DC110V、AC220V、AC110V、訂貨注明）
②、額定技術數據
        交流電流：5A或1A （訂貨注明）
        交流電壓：400V或100V（訂貨注明）
        頻   率：50Hz
③、功率消耗
        工作電源：正常工作時、不大于5W、
                          保護動作時、不大于10W、
        交流電流回路：
                            ＜1 VA/相（IN = 5A）
                              ＜0.5VA/相（IN = 1A）
        交流電壓回路：＜0.5VA / 相
④、精確工作范圍
         電    流：0.04 In ~ 20 In
         電    壓：0.4V ~ 1.2Un
         頻    率：0.9 Fn ~ 1.1 Fn
         時    間：0 ~ 100s
⑤、保護部分精度
         定值精度：≤±5%
         時間精度：＜±1% 整定時間+35ms
         整組動作時間：≤35ms
         頻率精度：≤0.01Hz
⑥、測控部分精度
         交流量精度：≤±0.2%
         有功、無功：≤±0.5%
⑦、開關量輸入
         輸入類型：無源、
         光電隔離輸入數量：8路
         工作電壓：AC220V、DC220V 或 DC110V
⑧、開出接點容量
         a、出口繼電器
         觸點額定載流容量：250VAC / 220V DC 、5A
         輸出類型：無源（空接點）
         b、信號繼電器
         觸點額定載流容量：250VAC / 220V DC 、5A
         輸出類型：無源（空接點）
⑨、通信接口
         數   目： 1
         電氣特性：RS485
         通訊協議： Modbus
         地    址：1~99、
         波特率：≤ 9600 bps
         通信介質：雙絞線或光纖
數字PT并列,DH93數字PT并列裝置,PT并列功能配置
1、產品型號：SY-DH93 T-KWh5000PT
2、主要功能：①、兩段母線的電壓投切及并列（單母分段）（保護和計量分開）
                               可用于單母線分段接線的電壓TV并列
                        ②、一條線路雙母線電壓切換（保護和計量分開）
                                可用于一條線路的雙母線電壓 TV 并列
                        ③、一臺主變低壓側雙分支電壓切換（保護和計量分開）
                               可用于一臺主變低壓側雙分支接線電壓 TV 的切換
3、應用范圍：主要適用于110kV及以下（110kV、66kV、35kV、10kV、6kV等）
                        變電站中各電壓等級母線的電壓投切及并列、
                        雙母線電壓切換及主變低壓側雙分支的電壓切換

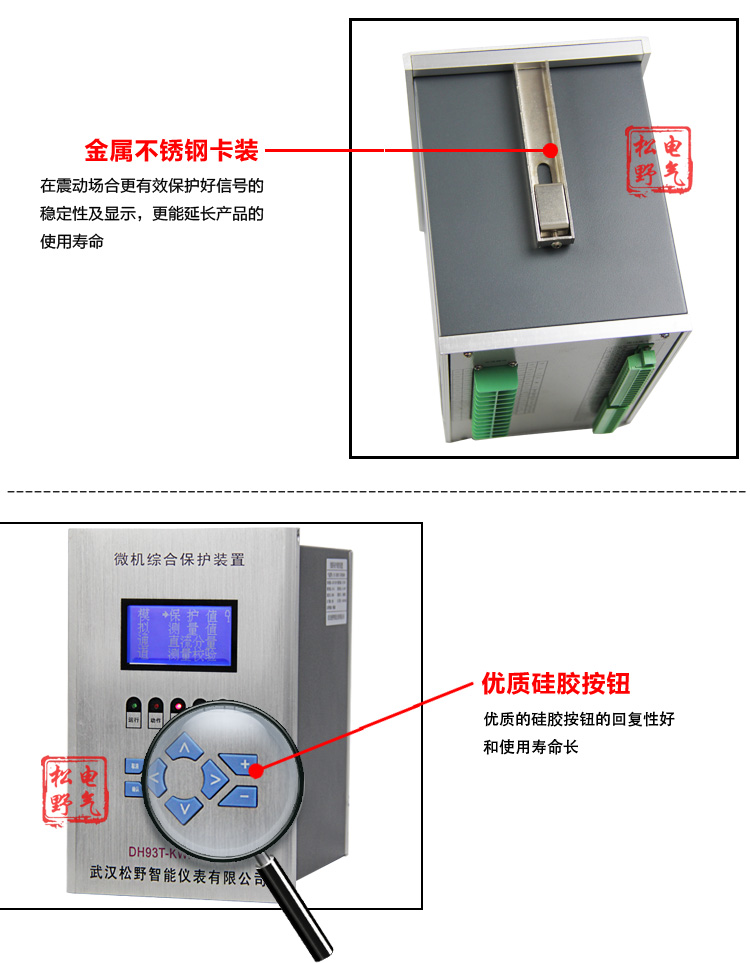

數字PT并列,DH93數字PT并列裝置,PT并列細節展示1

數字PT并列,DH93數字PT并列裝置,PT并列細節展示1

數字PT并列,DH93數字PT并列裝置,PT并列細節展示2

數字PT并列,DH93數字PT并列裝置,PT并列細節展示3

數字PT并列,DH93數字PT并列裝置,PT并列細節展示4

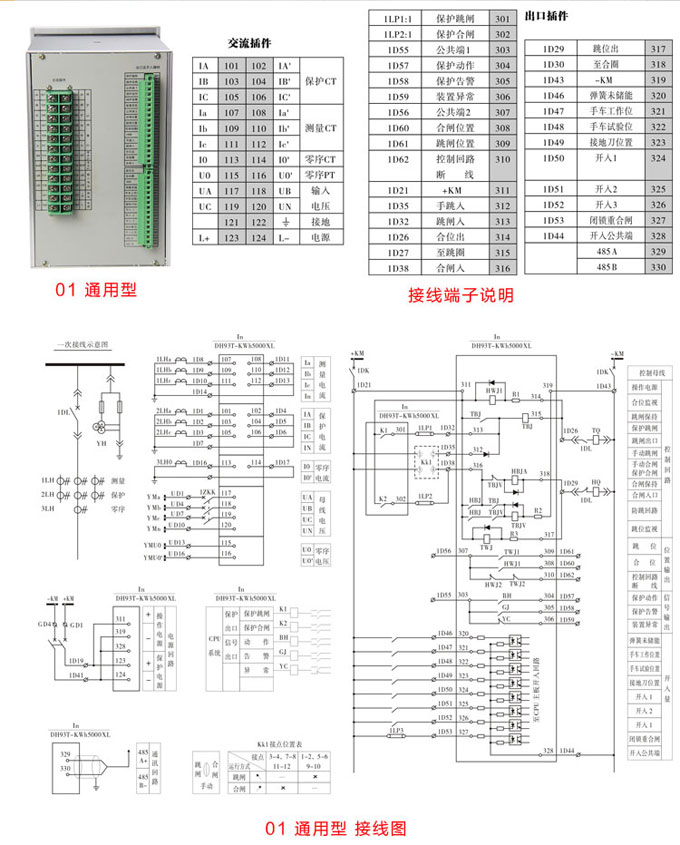

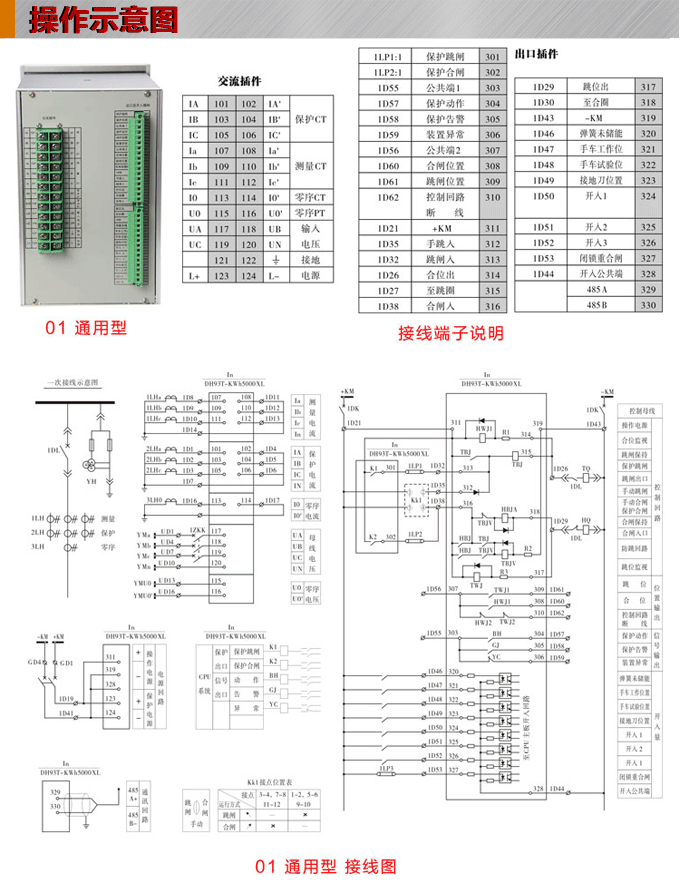

數字PT并列,DH93數字PT并列裝置,PT并列結構圖

1、在使用產品之前仔細閱讀產品說明書
2、儀表盡量避開干擾源、若信號線過長、最好采用屏蔽線、不能將信號線與電源線安裝在一起。
3、本公司儀表常規出廠為非防水防塵、非防腐蝕、防油、防止強烈震動或沖擊。

數字PT并列,DH93數字PT并列裝置,PT并列應用領域

數字PT并列,DH93數字PT并列裝置,PT并列專業檢查設備

數字PT并列,DH93數字PT并列裝置,PT并列產品常溫老化

數字PT并列,DH93數字PT并列裝置,PT并列產品高溫老化

■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購微機綜合保護裝置請?zhí)峁┮韵聟?shù)：
1、確定產品外形尺寸
2、確定工作電源
3、確定是否需要帶附加功能如：帶通訊、報警輸出等。
4、確定安裝場合，使用領域和范圍，如化工廠、電廠等。
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。

■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。

售后服務承諾:

1、客戶的技術疑問，我們承諾在2小時內處理完畢。

2、返廠維修儀表，我們承諾在返廠之日起2個工作日內出具檢測結果，3個工作日內完成維修

3、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢

數字PT并列,DH93數字PT并列裝置,PT并列物流包裝配貨區

數字PT并列,DH93數字PT并列裝置,PT并列物流包裝訂單打印區

數字PT并列,DH93數字PT并列裝置,PT并列物流包裝發貨區

數字PT并列,DH93數字PT并列裝置,PT并列物流包裝收件

數字PT并列,DH93數字PT并列裝置,PT并列物流包裝之發貨完成
