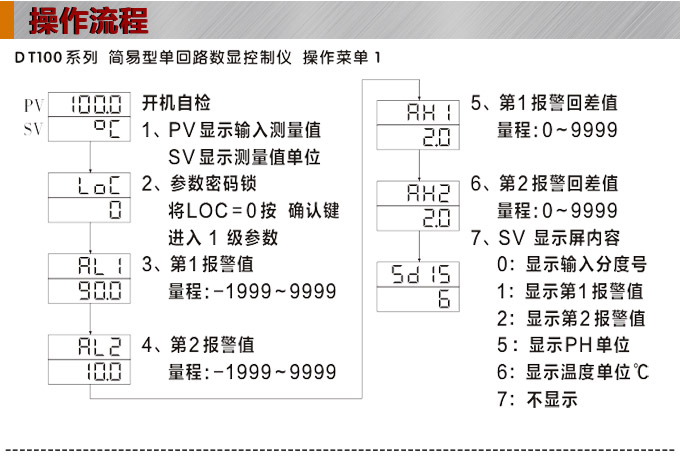

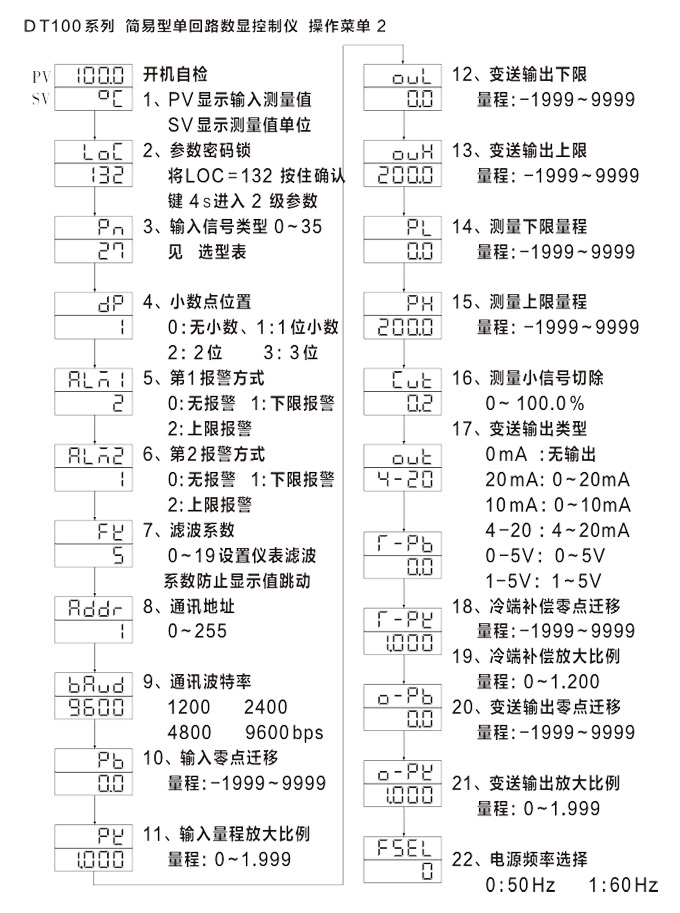

使用操作說明

生產實拍與資質

售前售后須知

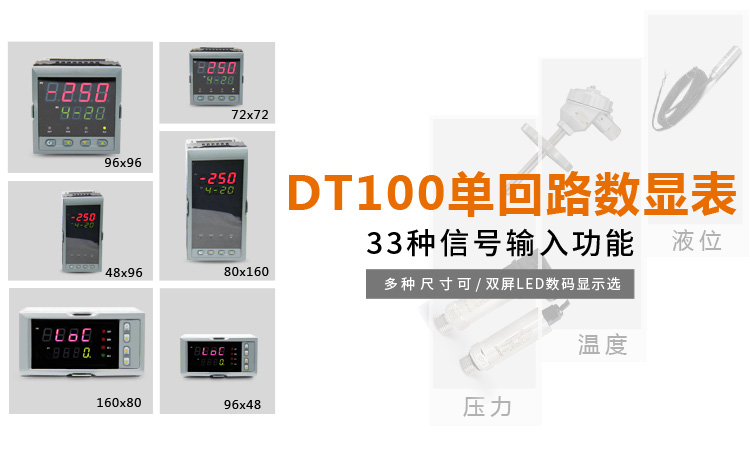

松野電氣生產的傳感器數顯表,DT100簡易型單回路顯示控制儀,操作簡單,精度高,使用壽命長,價格便宜,質保24個月
一、傳感器數顯表,DT100簡易型單回路顯示控制儀產品特點
1、DT100系列簡易型單回路顯示控制儀采用模塊化結構方案，結構簡單、操作方便、性價比高、適用于塑料、食品、包裝機械等行業。
2、單路輸入，雙屏LED數碼管顯示
3、具備33種信號輸入功能，可任意選擇輸入信號類型；0.3%測量精度
4、熱電阻\熱電偶信號分辨率可切換：1^°C或0.1^°C
5、具備上下限報警功能，帶LED報警燈指示
6、具有電壓、電流變送輸出信號可選
7、支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
8、帶DC24V饋電輸出、為現場變關器配電
9、輸入、輸出、電源、通訊相互之間采用光電隔離技術
10、多種外形尺寸及樣式供用戶選擇，外形尺寸有48*96豎式、48*48，72*72，96*96，160*80橫式，80*160豎式、96*48橫式
11、參數設定密碼鎖定、參數設置斷電永久保存
傳感器數顯表，DT100簡易型單回路顯示控制儀品牌模塊

傳感器數顯表,DT100簡易型單回路顯示控制儀技術參數：
1、顯示方式：
              數 碼管：雙屏LED高亮度數碼管數字顯示
              光        柱：測量值百分比光柱模擬顯示
2、輸入方式：
              熱電偶：K(0~1300 ^OC)、            E(0~1000 ^OC)、            B(400~1800 ^OC)、
                                 S(0~1600 ^OC)、             T(-200~400 ^OC)、         J(0~1200 ^OC)、
                                R(400~1800 ^OC)、         N(0~1300 ^OC)、            F2(700~2000 ^OC)、
                                 Wre3-25(0~2300 ^OC)、 Wre5-26(0~2300 ^OC)
             熱電阻：Cu50(-50~150 ^OC)、Cu53(-50~150 ^OC)、Cu100(-50~150 ^OC)
                                 Pt100(-200~650 ^OC)、BA1(-200~600 ^OC)、BA2(-200~600 ^OC)
             線性電阻：0～400Ω、0～500Ω
             遠傳電阻：0～350Ω、30～350Ω
             直流電壓：0-20mV、0-40mV、0-100mV
             直流電壓：0-5V、1-5V、0-10V、0-5V開方、1-5V開方；輸入阻抗≥510KΩ
             直流電流：0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方；輸入阻抗≤250Ω
3、報警/控制輸出
             燈指示：LED指示燈，報警/控制輸出狀態時燈亮
             輸        出：報警/控制開關量輸出，開關量類型可選
                                ALM——繼電器觸點輸出。
                                               觸點容量：AC220V/0.5A(小) DC24V/0.5A(小)（阻性負載）
                                                                  AC220V/2A(大) DC24V/2A(大)（阻性負載）
                               SCR(K3/K6)——可控硅過零觸發脈沖輸出，容量：AC400V/0.5A
                               SSR(K4)——固態繼電器驅動電壓輸出，容量：DC12V/30mA
                               SOT(K5)——雙向可控硅通斷輸出，容量：AC600V/5A
4、變送輸出：
             直流電壓：DC1-5V 負載電阻≥250KΩ（可選擇帶大負載模塊，負載電阻≥4KΩ
             直流電壓：DC0-5V負載電阻≥250KΩ（可選擇帶大負載模塊，負載電阻≥4KΩ
             直流電壓：DC0-10V負載電阻≥4KΩ
             直流電流：DC4-20mA，負載電阻≤600Ω
             直流電流：DC0-20mA，負載電阻≤600Ω
             直流電流：DC0-10mA，負載電阻≤1.2KΩ
5、通訊輸出：
            通訊接口：標準串行雙向通訊接口：RS485——二線制，通訊距離≤1000米
                                                                            RS232——三線制，通訊距離≤15米
           通訊協議：標準MODBUS RTU通訊協議，1位起始位，8位數據位，1位停止位，無奇偶
                              校驗，波特率1200～9600bps
6、打印輸出
           打印接口：RS232C——三線制，通訊距離≤15米
                               適配微型串行打印機，16針，波特率1200～9600bps
7、饋電輸出
           輸出電壓：DC24V±1V
           輸出電流：≤30mA（負載電阻≥750Ω）
8、電源
          開關電源：AC/DC100~240V 頻率50/60Hz 功耗≤5W
          開關電源：DC20~29V 功耗≤3W
9、使用環境
         溫         度：-10-50^OC
         濕         度：10～90%RH避免強腐蝕氣體
10、特性
         溫度漂移：≤0.01%FS/^OC(典型值約50ppm/^OC
        單路采樣周期：500ms
        耐壓強度：輸入/輸出/電源/通訊相互之間（1000V.AC/min）
        絕緣強度：輸入/輸出/電源/通訊相互之間≥100MΩ
        電磁兼容：IEC61000-4-4(電快速瞬變脈沖群)，±4KV/5KHz；IEC61000-4-5（雷擊、
                           浪涌），共模4KV，差模2KV
        設定方式：面板輕觸式按鍵數字設定，設定值斷電永久保存
        保護方式：輸入回路斷線、輸入信號超/欠量程報警

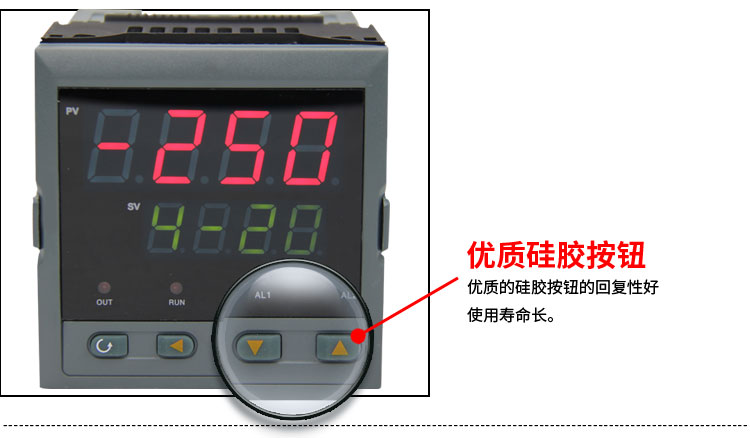

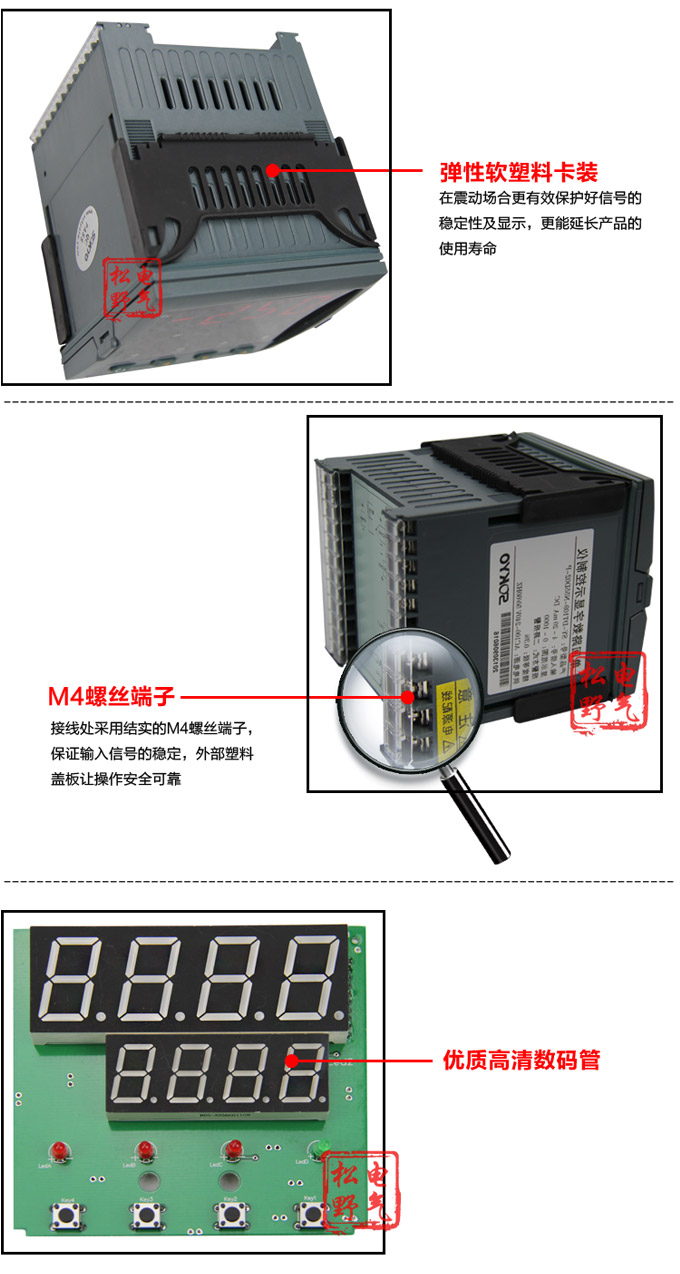

傳感器數顯表，DT100簡易型單回路顯示控制儀細節展示1

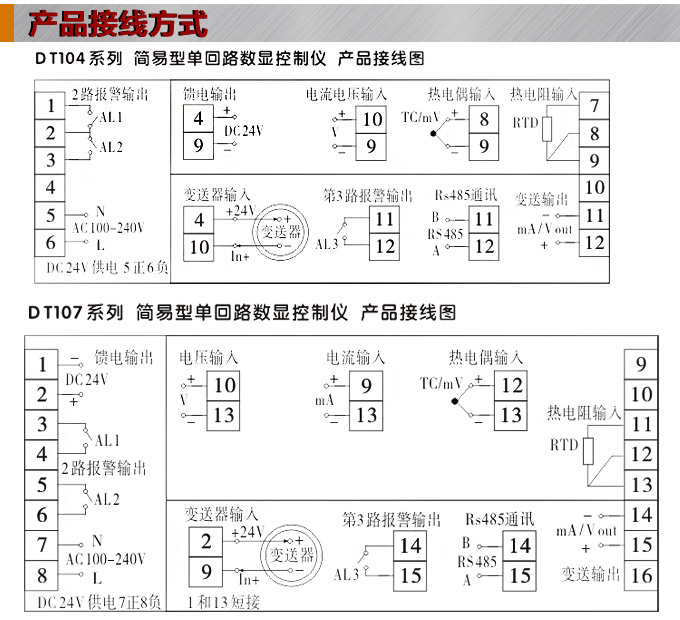

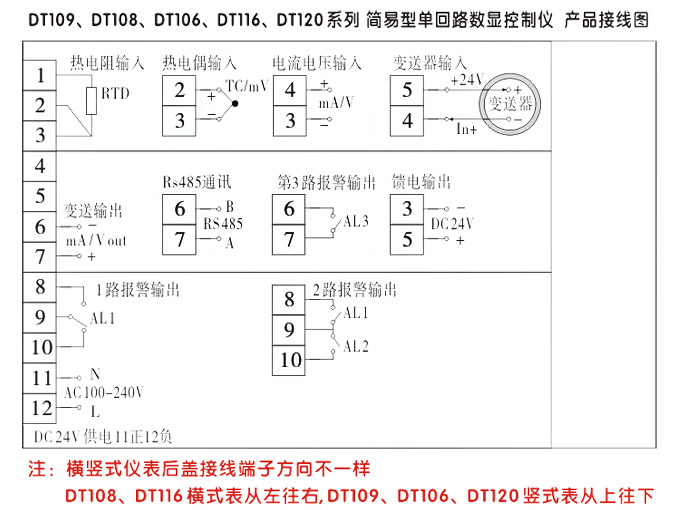

傳感器數顯表，DT100簡易型單回路顯示控制儀產品接線圖1

傳感器數顯表，DT100簡易型單回路顯示控制儀產品接線圖2

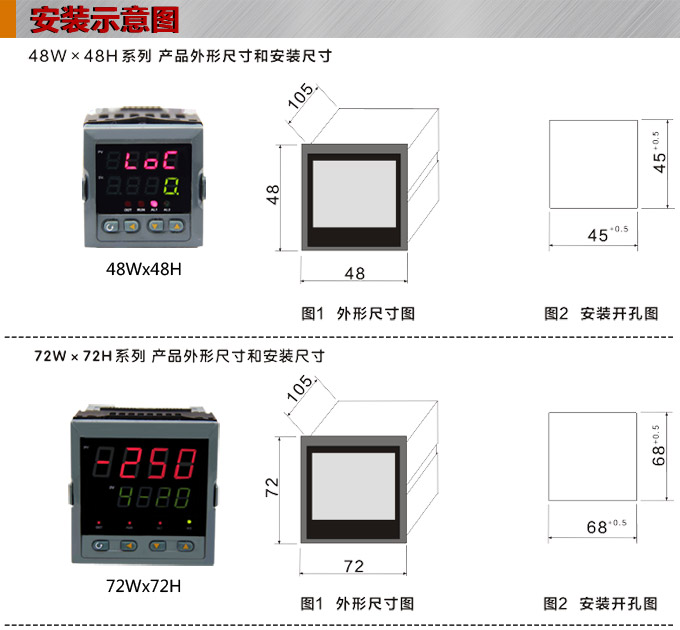

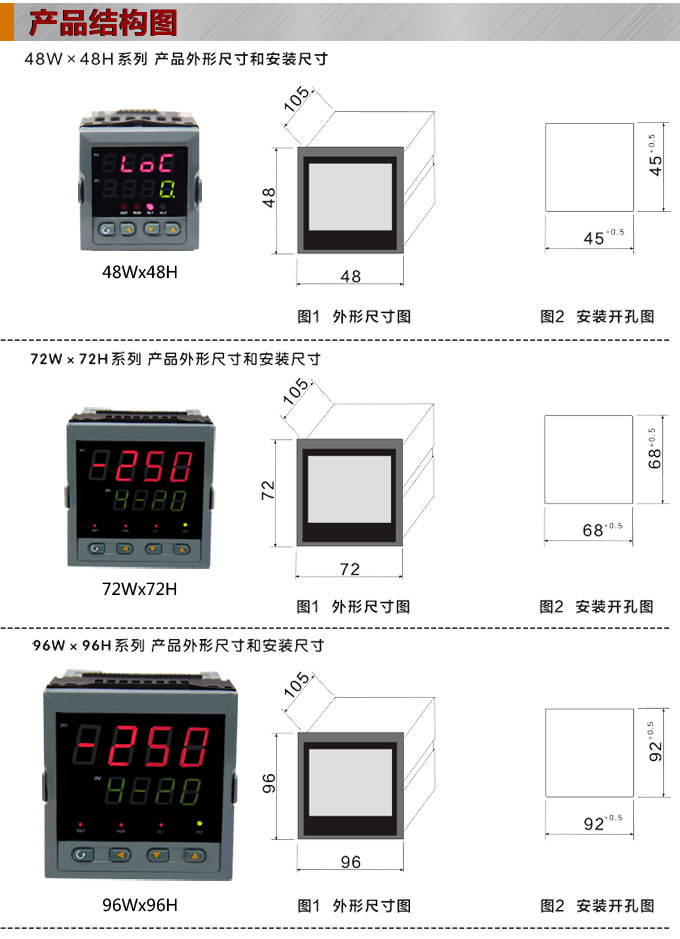

傳感器數顯表，DT100簡易型單回路顯示控制儀產品結構圖1

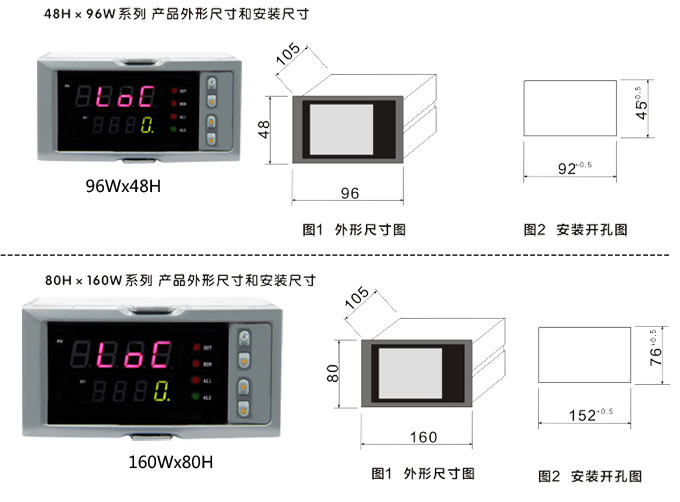

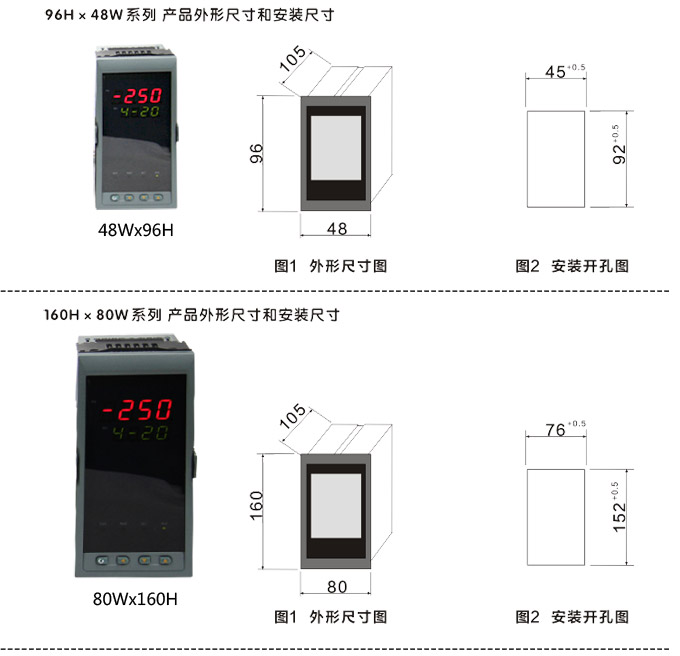

傳感器數顯表，DT100簡易型單回路顯示控制儀產品結構圖2

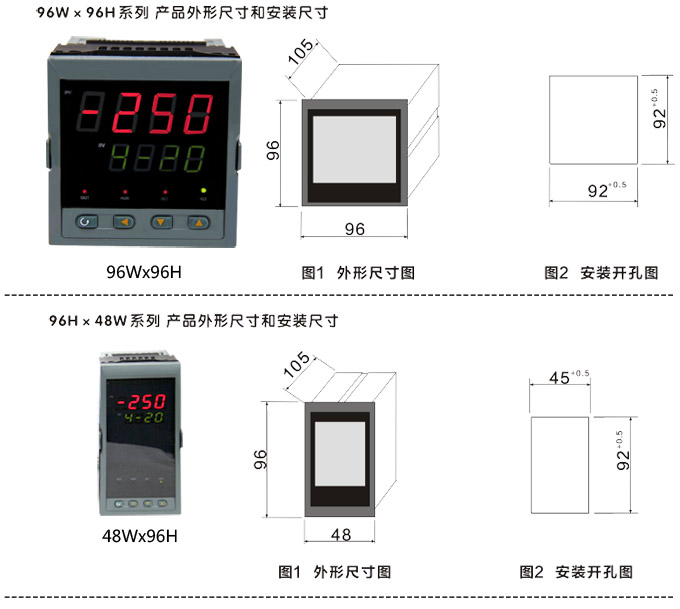

傳感器數顯表，DT100簡易型單回路顯示控制儀產品結構圖3

備注：選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。

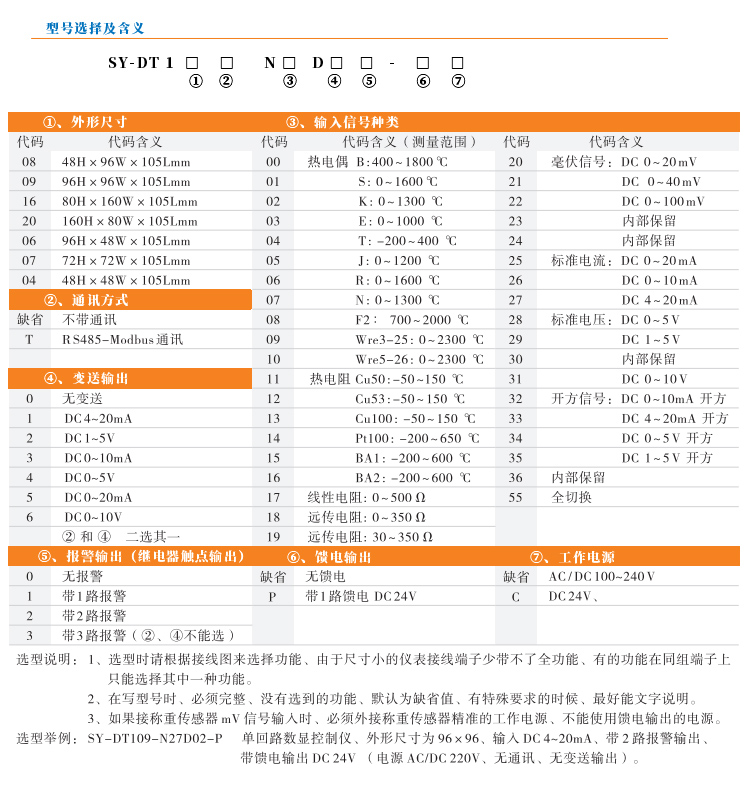

三、傳感器數顯表,DT100簡易型單回路顯示控制儀常用型號：
       SY-DT104-N03D00
       SY-DT104-N14D00
       SY-DT104-N27D00
       SY-DT104-N55D00
       SY-DT104-N03D01
       SY-DT104-N14D01
      SY-DT104-N27D01
      SY-DT104-N55D01
      SY-DT104-N55D02
      SY-DT104-N03D02
      SY-DT104-N14D02
      SY-DT104-N27D02
      SY-DT104T-N55D02
      SY-DT104T-N03D02
      SY-DT104T-N14D02
      SY-DT104T-N27D02
      SY-DT104T-N03D00
      SY-DT104T-N14D00
      SY-DT104T-N27D00
      SY-DT104T-N55D00
      SY-DT104T-N03D01
      SY-DT104T-N14D01
      SY-DT104T-N27D01
      SY-DT104T-N55D01
      SY-DT106-N03D00
      SY-DT106-N14D00
      SY-DT106-N27D00
      SY-DT106-N55D00
      SY-DT106-N03D01
      SY-DT106-N14D01
      SY-DT106-N27D01
      SY-DT106-N55D01
      SY-DT106-N55D02
      SY-DT106-N03D02
      SY-DT106-N14D02
      SY-DT106-N27D02
      SY-DT106T-N55D02
      SY-DT106T-N03D02
      SY-DT106T-N14D02
      SY-DT106T-N27D02
      SY-DT106T-N03D00
      SY-DT106T-N14D00
      SY-DT106T-N27D00
      SY-DT106T-N55D00
      SY-DT106T-N03D01
      SY-DT106T-N14D01
      SY-DT106T-N27D01
      SY-DT106T-N55D01
      SY-DT108-N03D00
      SY-DT108-N14D00
      SY-DT108-N27D00
      SY-DT108-N55D00
      SY-DT108-N03D01
      SY-DT108-N14D01
      SY-DT108-N27D01
      SY-DT108-N55D01
      SY-DT108-N55D02
      SY-DT108-N03D02
      SY-DT108-N14D02
      SY-DT108-N27D02
      SY-DT108T-N55D02
      SY-DT108T-N03D02
      SY-DT108T-N14D02
      SY-DT108T-N27D02
      SY-DT108T-N03D00
      SY-DT108T-N14D00
      SY-DT108T-N27D00
      SY-DT108T-N55D00
      SY-DT108T-N03D01
      SY-DT108T-N14D01
      SY-DT108T-N27D01
      SY-DT108T-N55D01
      SY-DT107-N03D00
      SY-DT107-N14D00
      SY-DT107-N27D00
      SY-DT107-N55D00
      SY-DT107-N03D01
      SY-DT107-N14D01
      SY-DT107-N27D01
      SY-DT107-N55D01
      SY-DT107-N55D02
      SY-DT107-N03D02
      SY-DT107-N14D02
      SY-DT107-N27D02
      SY-DT107T-N55D02
      SY-DT107T-N03D02
      SY-DT107T-N14D02
      SY-DT107T-N27D02
      SY-DT107T-N03D00
      SY-DT107T-N14D00
      SY-DT107T-N27D00
      SY-DT107T-N55D00
      SY-DT107T-N03D01
      SY-DT107T-N14D01
      SY-DT107T-N27D01
      SY-DT107T-N55D01
      SY-DT109-N03D00
      SY-DT109-N14D00
      SY-DT109-N27D00
      SY-DT109-N55D00
      SY-DT109-N03D01
      SY-DT109-N14D01
      SY-DT109-N27D01
      SY-DT109-N55D01
      SY-DT109-N55D02
      SY-DT109-N03D02
      SY-DT109-N14D02
      SY-DT109-N27D02
      SY-DT109T-N55D02
      SY-DT109T-N03D02
      SY-DT109T-N14D02
      SY-DT109T-N27D02
      SY-DT109T-N03D00
      SY-DT109T-N14D00
      SY-DT109T-N27D00
      SY-DT109T-N55D00
      SY-DT109T-N03D01
      SY-DT109T-N14D01
      SY-DT109T-N27D01
      SY-DT109T-N55D01
      SY-DT116-N03D00
      SY-DT116-N14D00
      SY-DT116-N27D00
      SY-DT116-N55D00
      SY-DT116-N03D01
      SY-DT116-N14D01
      SY-DT116-N27D01
      SY-DT116-N55D01
      SY-DT116-N55D02
      SY-DT116-N03D02
      SY-DT116-N14D02
      SY-DT116-N27D02
      SY-DT116T-N55D02
      SY-DT116T-N03D02
      SY-DT116T-N14D02
      SY-DT116T-N27D02
      SY-DT116T-N03D00
      SY-DT116T-N14D00
      SY-DT116T-N27D00
      SY-DT116T-N55D00
      SY-DT116T-N03D01
      SY-DT116T-N14D01
      SY-DT116T-N27D01
      SY-DT116T-N55D01
      SY-DT120-N03D00
      SY-DT120-N14D00
      SY-DT120-N27D00
      SY-DT120-N55D00
      SY-DT120-N03D01
      SY-DT120-N14D01
      SY-DT120-N27D01
      SY-DT120-N55D01
      SY-DT120-N55D02
      SY-DT120-N03D02
      SY-DT120-N14D02
      SY-DT120-N27D02
      SY-DT120T-N55D02
      SY-DT120T-N03D02
      SY-DT120T-N14D02
      SY-DT120T-N27D02
      SY-DT120T-N03D00
      SY-DT120T-N14D00
      SY-DT120T-N27D00
      SY-DT120T-N55D00
      SY-DT120T-N03D01
      SY-DT120T-N14D01
      SY-DT120T-N27D01
      SY-DT120T-N55D01

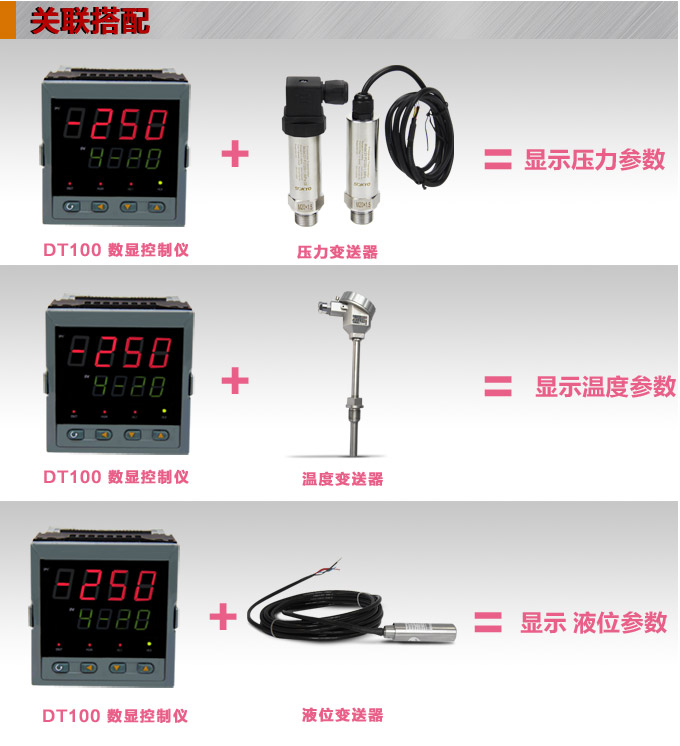

傳感器數顯表，DT100簡易型單回路顯示控制儀關聯搭配

■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購單回路數顯控制儀表請?zhí)峁┮韵聟?shù)：
1、輸入信號的選定
2、是否需要帶報警變送、輸出、饋電輸出
3、確認好表的開孔尺寸
4、確認供電電壓
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。

■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。
