      電容式壓力變送器,3351AP系列






      產品詳細參數


      使用操作說明


      生產實拍與資質


      售前售后須知






      松野電氣是專業生產真空壓力變送器,3351AP數顯絕對壓力變送器的廠家,采用進口傳感元件,精度高,溫漂小,抗變頻干擾能力強,



一、真空壓力變送器,3351AP數顯絕對壓力變送器產品特點：

1、標準的兩線制 DC 4-20 m A 輸出

2、當選擇智能型時、為輸出 DC 4-20 m A + @ HART 通訊

3、智能型產品已經帶現場顯示、三按鍵操作、軟件組態無需另外的手操、直接任意設置、簡單方便

4、產品結構：超小型外形結構、屬1151改進型、安裝完全兼容1151、

5、產品特點：產品精度高、溫漂小、抗干擾能力強。

6、測量對象：液體、氣體、蒸汽。

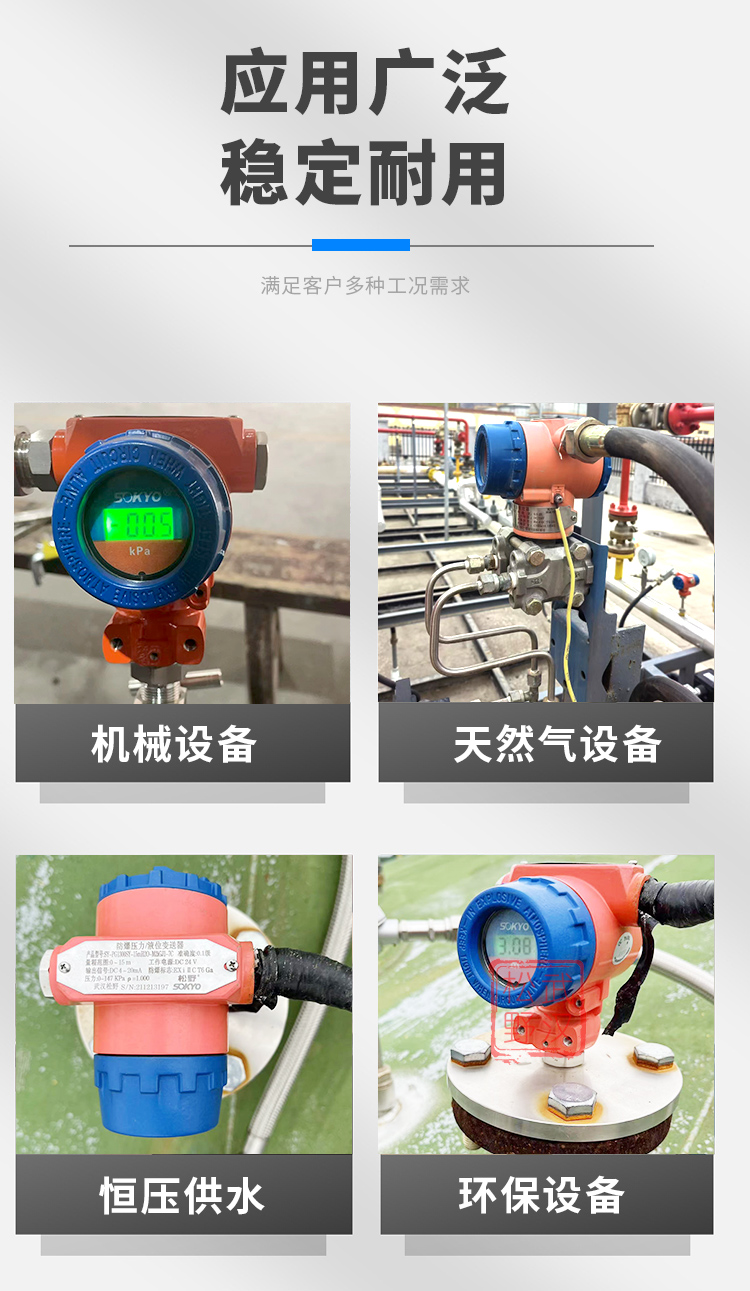

7、應用行業：產品廣泛應用于石油、化工、鋼鐵、冶煉、熱處理等行業、要求檢測絕對真空的場合



真空壓力變送器,3351AP數顯絕對壓力變送器品牌模塊

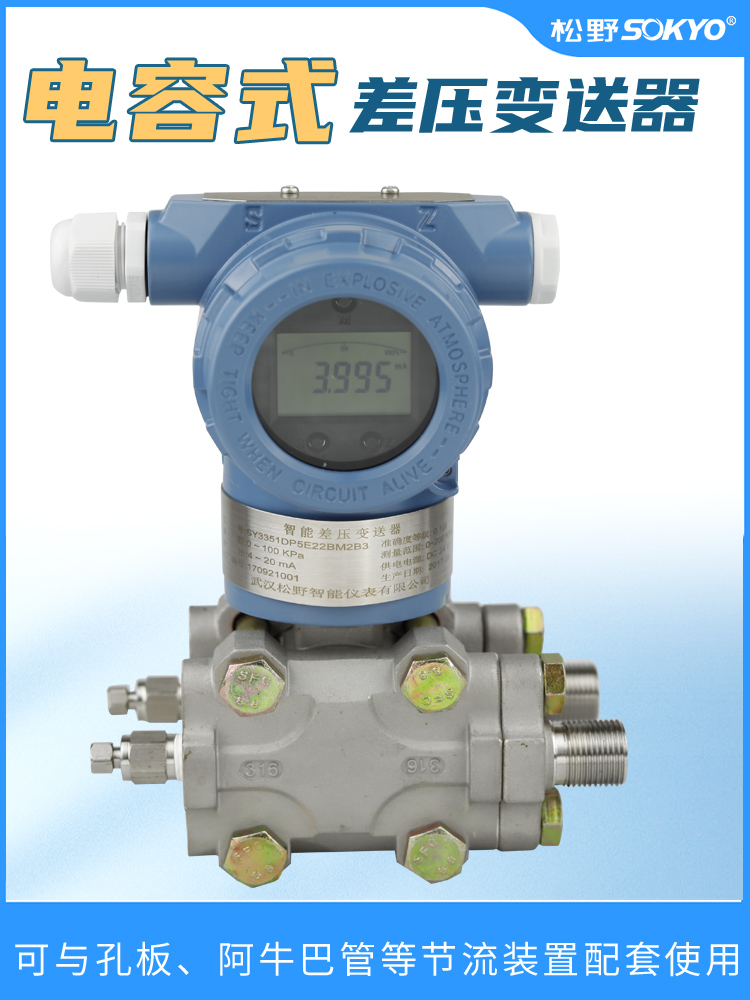

真空壓力變送器,3351AP數顯絕對壓力變送器產品宣傳

真空壓力變送器,3351AP數顯絕對壓力變送器技術參數

1、信號輸出負載特性

   （參考條件：無遷移狀態， 硅油灌沖液，316 L隔離膜片）

      輸出信號：DC4~20mA 或 DC4~20mA+@ HART 通訊

     傳輸形式：二線制。

     負載特性圖：供電電壓越高、帶負載能力越強

2、測量精度

      線性輸出：±0.1% FS（對量程比為1：1）

      包括線性、變差、回差、重復性的綜合誤差。

      開方輸出：在輸出壓力為 4~100%時、

                 為±（0.2 % 的標定量程+0.05%的上限）

3、穩定性：六個月內不超過最大量程基本誤差的絕對值。

4、濕  度：0~100%相對濕度。

5、溫度范圍

    放大器：-29 ~  93℃（LT型為-25 ~ 70℃）、

    灌沖硅油的測量元件：-40 ~ 104℃；

    法蘭式變送器灌沖高溫硅油：15 ~  315℃；

    普通硅油：-40 ~ 50℃.

6、引壓中心距

    法蘭NPT1/4、中心距54、

    接頭 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。

7、溫度影響

      在最大量程零點誤差：每56℃為量程的 ±0.5% FS 。

      即：零點溫漂 ≤ ±0.01%FS /℃

      總的影響包括量程誤差：每56℃為量程 ±1.0% FS

      即：滿量程溫漂 ≤ ±0.02 % FS /℃

      在最小量程零點誤差：每56℃為量程的±3% FS。

      總的影響包括量程誤差：每56℃為量程的±3.5%FS

8、震動影響

     頻率為 0 ~ 200Hz，任意方向上每個g為±0.05%上限值

9、安裝位置影響

     零點漂移不大于0.25kPa、此誤差可以通過校驗消除

     對量程無影響

10、結構規格

     接觸介質的材料

     隔離膜片：316L不銹鋼，哈氏合金C、 蒙耐爾或  鉭

     排氣/排液閥：316L不銹鋼，哈氏合金C、蒙耐爾合金。

     法蘭 連接頭：316L不銹鋼，哈氏合金C、 蒙耐爾合金。

     接觸介質的O型環：氟橡膠、丁晴橡膠

     灌沖液：硅油。

     螺栓：碳鋼鍍鎘。

     電子線路外殼：低銅鋁合金、聚氨酯涂層鋁合金

     O 形密封圈：丁晴橡膠、氟橡膠。

     涂漆：聚氨酯

     電氣連接件：具備現場在線測試端子。

11、使用對象：液體、氣體、蒸汽。

12、測量范圍：0 ~ 60 Pa 至0~ 40MPa。

13、供電電源：15~ 45VDC、一般為24VDC.

14、指示表頭

       指針式線性指示0 ~ 100%刻度，

       或LCD 液晶顯示和 LED 數碼顯示。

15、防爆等級：隔離防爆型Ex d IIB T4 Gb、或本質安全型Ex ia IIC T6 Ga

16、靜壓量程：1、4、10、16、25、32MPa。

17、正負遷移

       最大正遷移量為最小調校量程的500 %；

       最小負遷移量為最小調校量程的 600 %；

       不管輸出如何，正負遷移后，其量程上、下限均不超過量程的極限。

18、阻尼特性：時間常數在0.2s ~1.67s 之間連續可調。

19、啟動時間：在最小量程時，最多 2 秒鐘。

20、容積吸取量：小于0.16 cm³

21、產品使用環境

      防爆型產品使用環境條件：溫度：-20℃ ~ +40℃；

      相對濕度：5% ~ 95%；大氣壓力：86 ~ -106kPa。

      本安型產品外配安全柵參數：U0 ≤ 28 VDC ； I0  ≤ 30mA；P0 ≤ 0.84。

22、常用的輸入差壓：0~6KPa、40KPa、250KPa。

23、HART通訊

        通訊可選擇帶數字顯示、智能LED顯示、帶HART

        通訊、無需操作器、直接三按鍵面板操作、實現通訊

24、數據存儲

        組態數據存貯功能、即使變送器掉電數據仍可保存

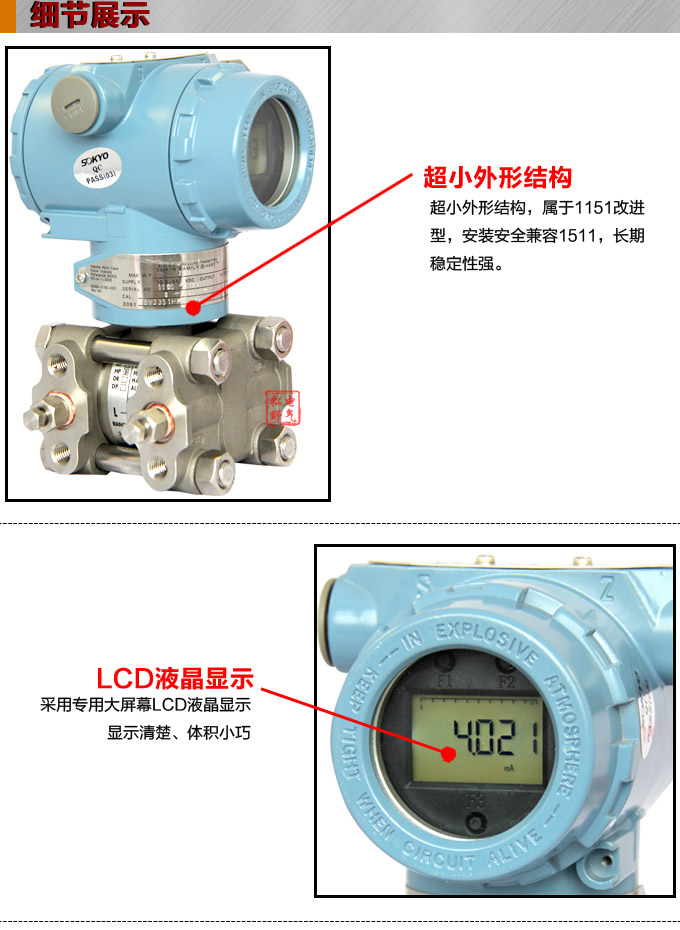

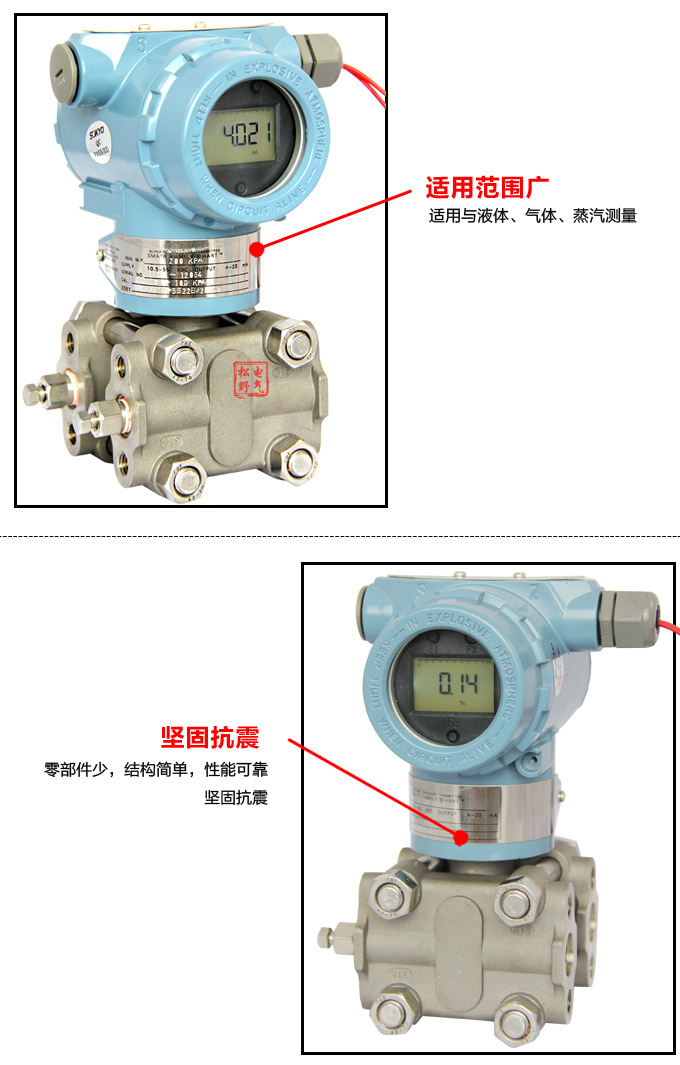

真空壓力變送器,3351AP數顯絕對壓力變送器細節圖1

真空壓力變送器,3351AP數顯絕對壓力變送器細節圖2

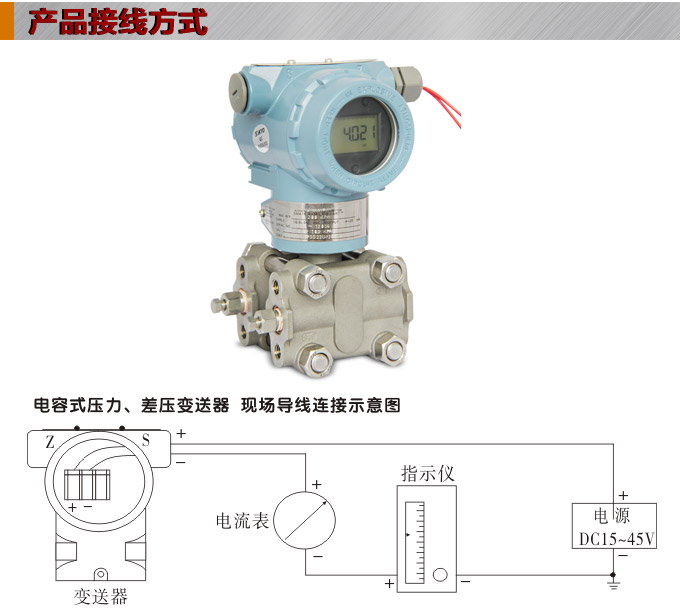

真空壓力變送器,3351AP數顯絕對壓力變送器接線圖

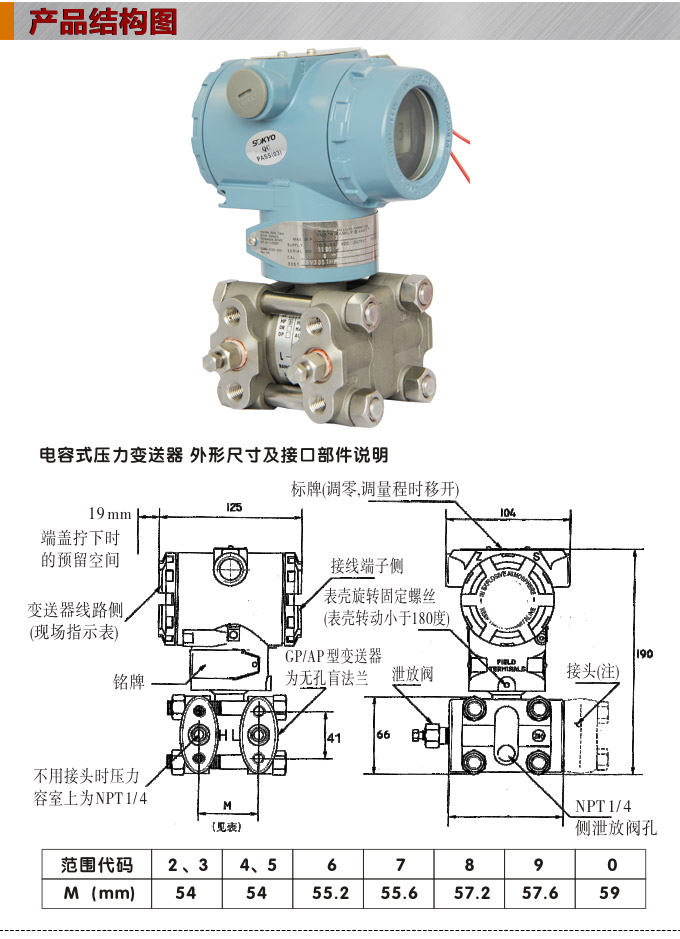

真空壓力變送器,3351AP數顯絕對壓力變送器結構圖

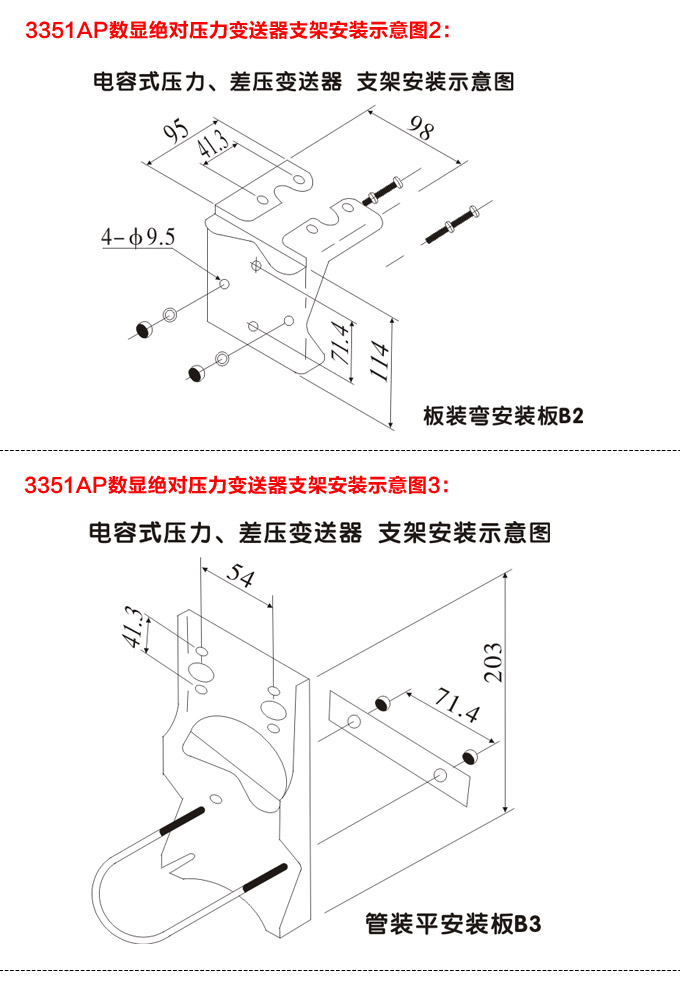

真空壓力變送器,3351AP數顯絕對壓力變送器外型尺寸1

真空壓力變送器,3351AP數顯絕對壓力變送器外型尺寸2

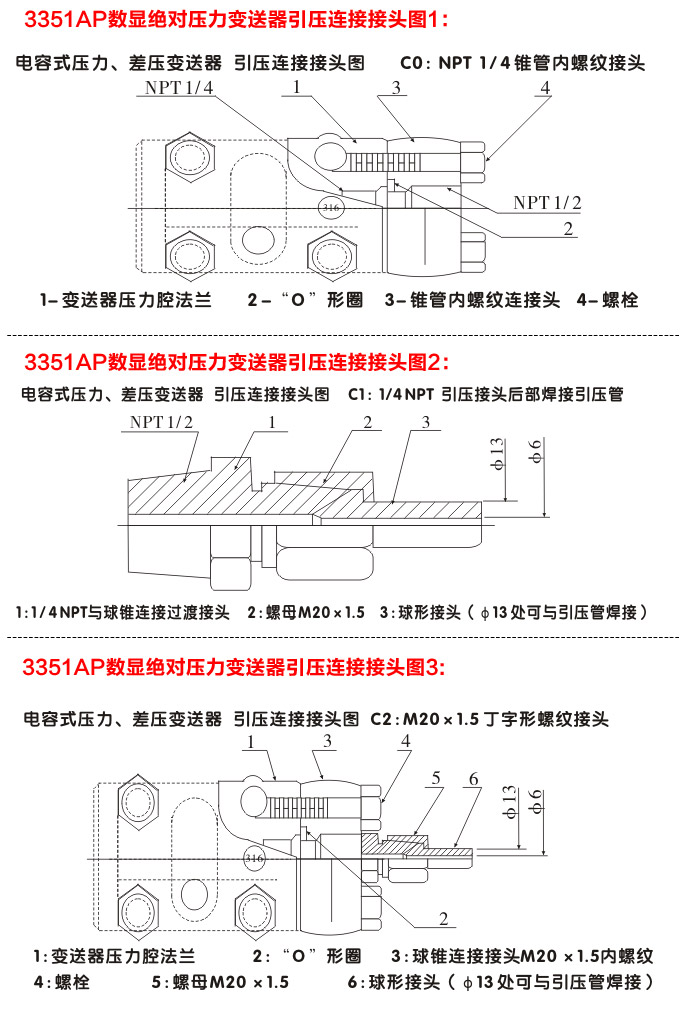

真空壓力變送器,3351AP數顯絕對壓力變送器引壓連接接頭圖

真空壓力變送器,3351AP數顯絕對壓力變送器產品優點1



真空壓力變送器,3351AP數顯絕對壓力變送器產品優點2

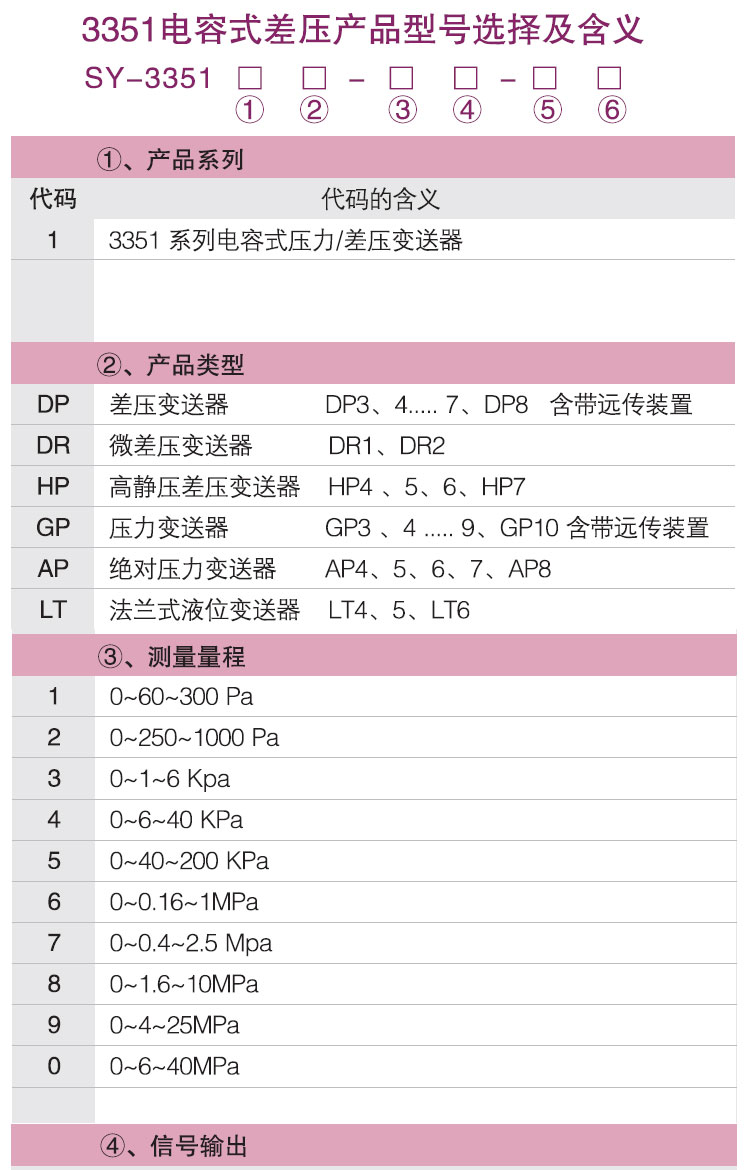

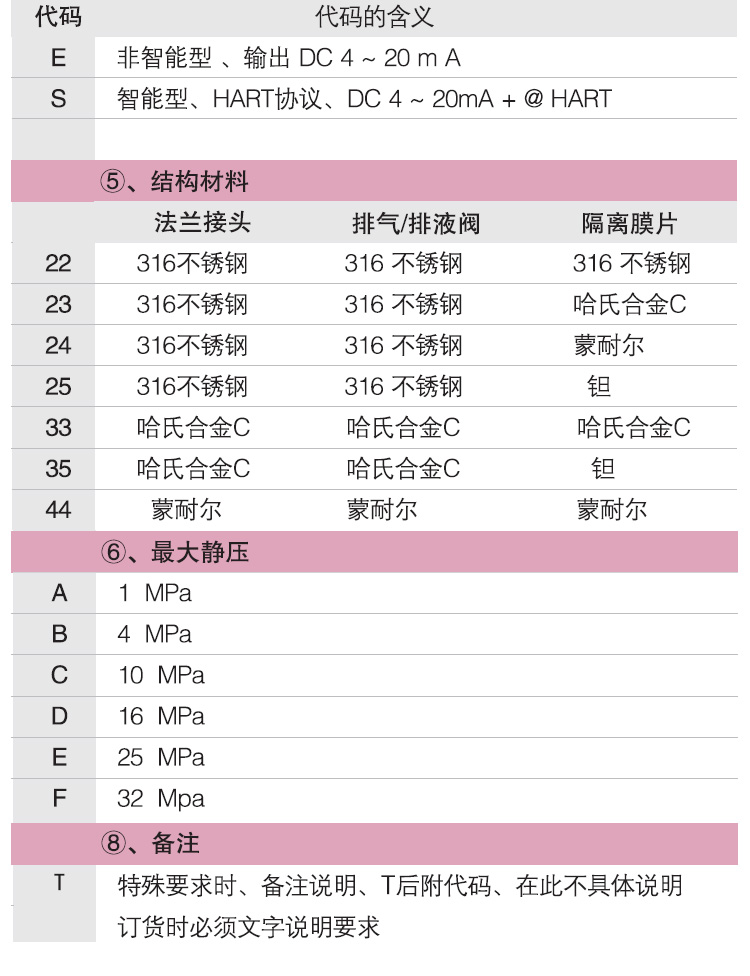

真空壓力變送器,3351AP數顯絕對壓力變送器選型圖

真空壓力變送器,3351AP數顯絕對壓力變送器常用型號：

SY3351AP4E

SY3351AP5E

SY3351AP6E

SY3351AP7E

SY3351AP8E
