      電流變送器,DFH3霍爾電流變送器






      產品詳細參數


      使用操作說明


      生產實拍與資質


      售前售后須知






      松野電氣是專業生產電流變送器,DFH3霍爾電流傳感器,霍爾電流變送器的廠家,隔離技術,豐富生產經驗,性能穩定可靠,抗干擾能力強

一、電流變送器,DFH3霍爾電流傳感器產品特點

①、可同時測量直流電流、交流電流、或脈動直流、

       且分為開環霍爾式 和 閉環霍爾式兩種、

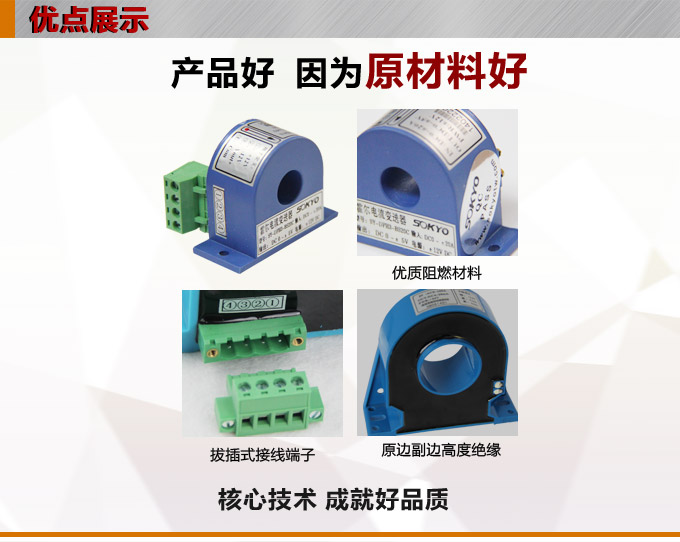

②、原邊副邊高度絕緣、環氧樹脂澆注灌封、安全可靠

       變送器直流輸出、DC 4~20mA、DC  0~5V、

       跟隨輸出、± 4V、±5V、±20mA、±25mA、

                         ±50mA、±100mA、±150mA

③、開環型、適應所有穿孔尺寸、所有工作電源都可選用

       開合式穿孔結構、安裝時不用切斷母線、安裝方便

④、閉環型、工作電源只能選雙電源、即±12 V、±15 V

       只有不可拆卸的穿孔尺寸可做成閉環霍爾式

⑤、開環型工作原理、

       被測電流產生磁通量聚集在磁路中并由霍爾器件檢出

       霍爾電壓信號、經過放大器放大、該電壓信號精確的反映出原邊電流。

⑥、閉環型工作原理、

      被測電流流過導體產生的磁通量與霍爾電壓經放大產

      生的副邊電流通過副邊線圈所產生的磁通量相平衡。

      副邊電流精確反映原邊電流

⑦、工作電源、DC24V、15V、12V、±12 V、±15V

       產品精度、±1.0 %FS  、±0.5 %Fs、

       廣泛應用于電源裝置、電力系統、UPS電源、變頻器、電焊機等領域

二、電流變送器,DFH3霍爾電流傳感器常用型號

常用型號：

SY-DFH2-KD500

SY-DFH4-BC500

SY-DFH6-KC500

SY-DFH8-KE500

SY-DFH10-BD500

SY-DFH16-BE500

SY-DFH19-KB500

霍爾電流傳感器,DFH3電流變送器品牌模塊

霍爾電流傳感器,DFH3電流變送器產品宣傳霍爾電流傳感器,DFH3電流變送器技術參數

電流變送器,DFH3霍爾電流傳感器技術參數

1、輸入信號：10mA、20mA、50mA、100mA、200mA、500mA

2、輸出信號：±4V、±5V、4-20mA DC、0-5V DC

3、工作電源：±15V、±12V、15V、12V

4、測量精度：      開環式：線性度±1.0%FS、精度等級1.0；閉環式：線性度±0.5%FS、精度等級0.5；

5、絕緣耐壓：3000V/50HZ 1min

6、負載阻抗：電壓輸出≥10KΩ 電流≤350Ω

7、溫度漂移：≤0.02%/度

8、響應時間：＜1us

9、消耗電流：＜25mA

10、工作溫度：-20~70度，

11、儲存溫度：-25~85度

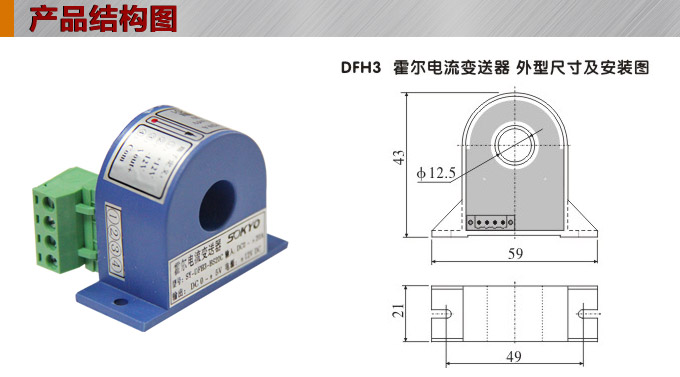

12、穿孔尺寸：φ12.5

13、外形尺寸：43*59*21

霍爾電流傳感器,DFH3電流變送器細節展示霍爾電流傳感器,DFH3電流變送器細節展示1霍爾電流傳感器,DFH3電流變送器細節展示2霍爾電流傳感器,DFH3電流變送器接線方式霍爾電流傳感器,DFH3電流變送器產品結構圖霍爾電流傳感器,DFH3電流變送器產品優點1霍爾電流傳感器,DFH3電流變送器產品優點2霍爾電流傳感器,DFH3電流變送器產品選型

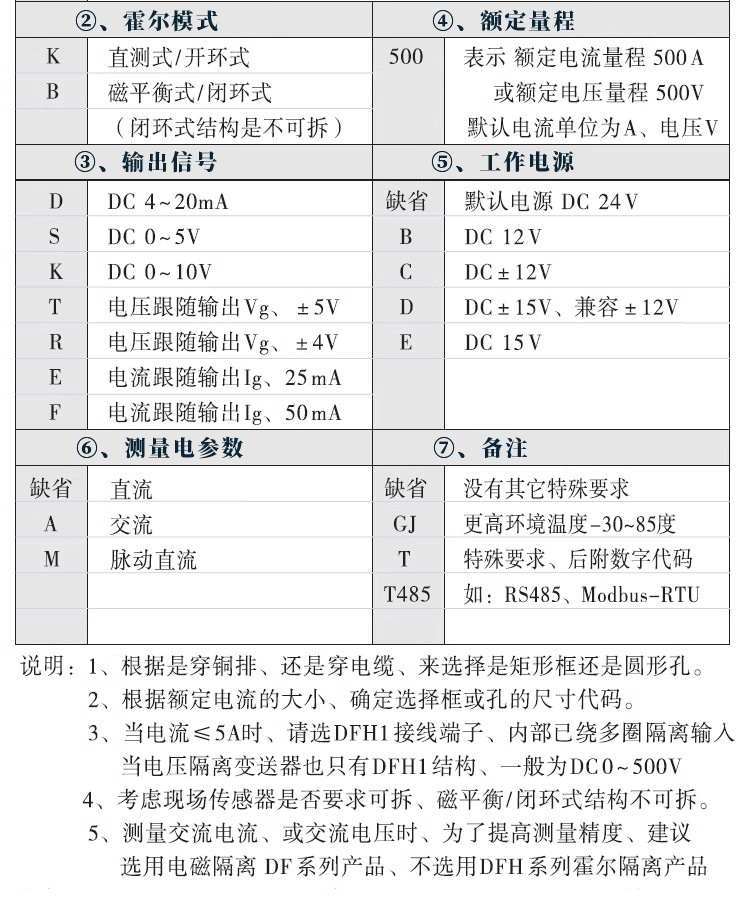

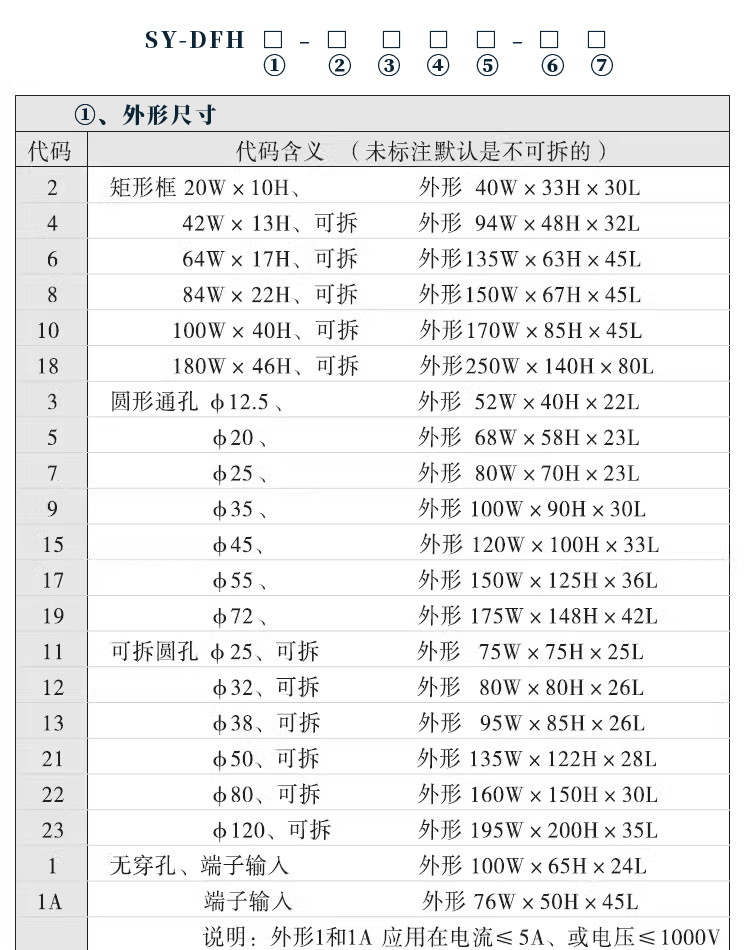

電流變送器,DFH3霍爾電流傳感器選擇說明

1、穿孔尺寸根據輸入電流的大小、采用銅排還是穿孔電纜、來選擇矩形框或圓形孔尺寸的大小

2、偶數為矩形框、出產品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸

奇數為圓形孔、產品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、觀察產品圖片可分辨

3、開環霍爾式、所有工作電源都可以選用、默認缺省為DC24V、所有穿孔尺寸都可做成開環式

即有產品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19

4、直流輸出DC4~20mA、或DC0~5V、還可以電壓跟隨輸出±5V、±4V、測量直流電流時是直流輸出、

正負號代表直流電流的方向

5、閉環霍爾式、工作電源只有選用，雙電源供電，即C、DC±12V；D、±15V；

只有不可卸的穿孔尺寸可做成閉環霍爾式即有產品DFH2、3、5、9、15、17、19

6、輸出信號：跟隨輸出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA

當測直流時，為直流電流輸出、當測交流時、為交流跟隨交流信號輸出

選型舉例：

SY-DFH6-KD500   開環霍爾式電流變送器、輸入電流0~500mA、直流輸出DC4~20mA、工作電源為DC24V

SY-DFH9-BC300   閉環霍爾式電流變送器、輸入電流0~300mA、跟隨輸出4~±20mA、工作電源為DC±15V
