松野電氣是專業生產超聲波流量計,YTFU插入式超聲波流量計的廠家,性能穩定可靠,抗干擾能力強,豐富的超聲波流量計生產經驗
一、超聲波流量計,YTFU插入式超聲波流量計產品特點：
1.國外選進技術，采用優化的數字信號處理方法的基礎上生產。
2.無管徑限制，安裝簡單方便
3.超大帶背光LCD液晶現場顯示
4.多種輸出方式可選擇，脈沖輸出，電流4-20mA輸出，帶通訊RS485輸出，MODBUS協議

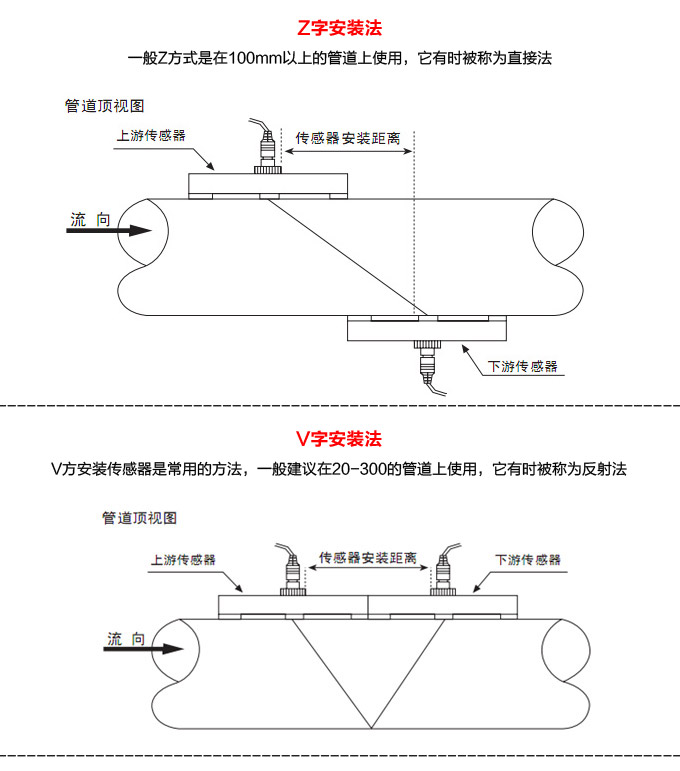

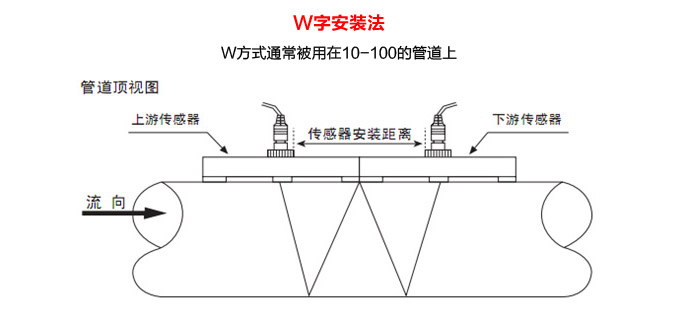

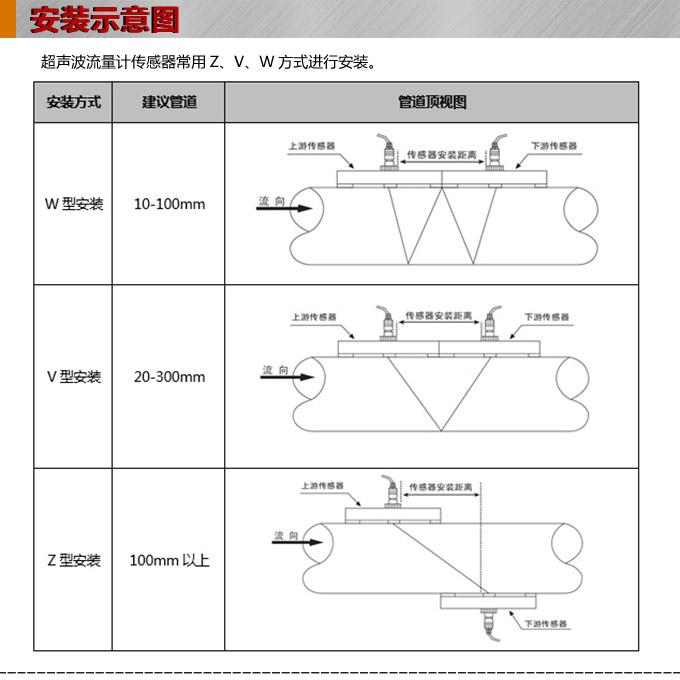

5.傳感器多種安裝方式，外縛式安裝，插入式安裝，管段式安裝等可根據現場條件選擇
6.相比同類流量計，造價更低，經濟實用
7.維護簡單，減少后期維護工作

超聲波流量計,YTFU插入式超聲波流量計品牌模塊

1. 超聲波傳感器
原理：采用時差法原理

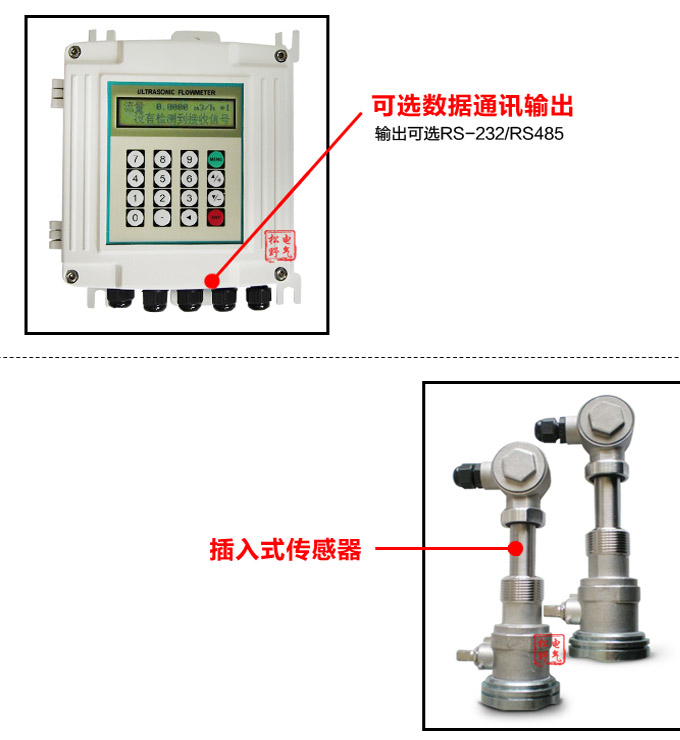

    插入式傳感器種類：插入式傳感器、標準式、加長式2 種
結構：分體式：傳感器與轉換器分離、遠程顯示操作
2. 測量精度
   流量：±1.0%F S、重復性：±0.2%F S
   熱量：±2.0%F S、
3. 輸入信號
   兩個超聲波傳感器輸入（傳感器規格根據要求選擇）
兩路 Pt100鉑電阻輸入（實現熱量測量）或兩路DC 4-20mA（實現熱量測量）
4. 輸出信號
   電流：DC 4~20mA、或 0~20mA、
   負載能力0~1KΩ、
   精度：± 0.1 %FS
   脈沖：1~9999Hz、
    瞬時流量、或正負凈流量、或熱量累積脈沖
5. 顯示方式
   背光液晶：顯示瞬時流量及累積流量、
                     瞬時或累積熱量、流速時間等
   自動記憶 64 日、32 月、前 5 年的流量數據
   自動記憶 64 次來電和斷電時間及流量可進行自動補量
   自動記憶 64 日流量計的工作狀態是否正常
6. 通訊方式
   數據接口、RS485 通訊、Modbus 協議、
   通過參數設置、可編程定量控制或批量控制
7. 管道情況
   材質：碳鋼、不銹鋼、PVC、玻璃鋼、水泥等一切質密的管道、允許有襯里
   管徑：DN15 ~ DN5000 mm
   安裝：傳感器安裝點最好滿足、上游 10D、下游5D
              當有泵的時候、距泵出口30D左右
8. 測量介質
   種類：水、海水、工業污水、酸堿液、酒精、啤酒各種油類等
   溫度： -30 ~ 160℃
   濁度：濁度小于 10000 ppm、且汽泡含量小
   流速：0 ~ ±30 m/s
   流向：正反向雙向計量、并可計量凈流量或熱量
9. 環境
   溫度：分體式主機 ：-30 ~ 80℃
   流量傳感器：-30 ~ 160℃、
   溫度傳感器：Pt100、-200 ~ 600℃
   濕度：主機： 85%RH
   流量傳感器：可浸水工作、防護等級 I P68
10. 工作電源
    AC/DC 85-255V、或 DC24 V、功耗小于 1.5 VA
   專用電纜、定制雙絞線、一般情況短于15米

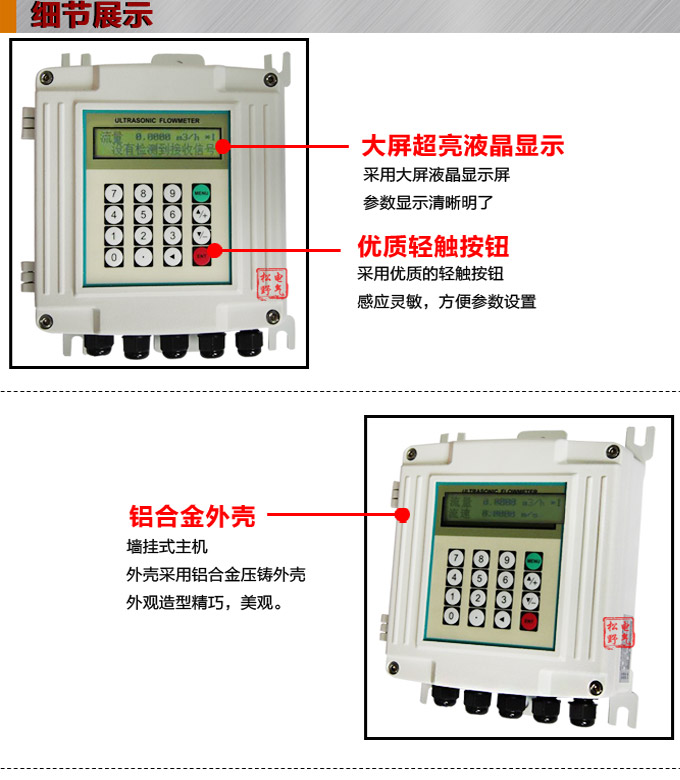

超聲波流量計,YTFU插入式超聲波流量計細節圖1

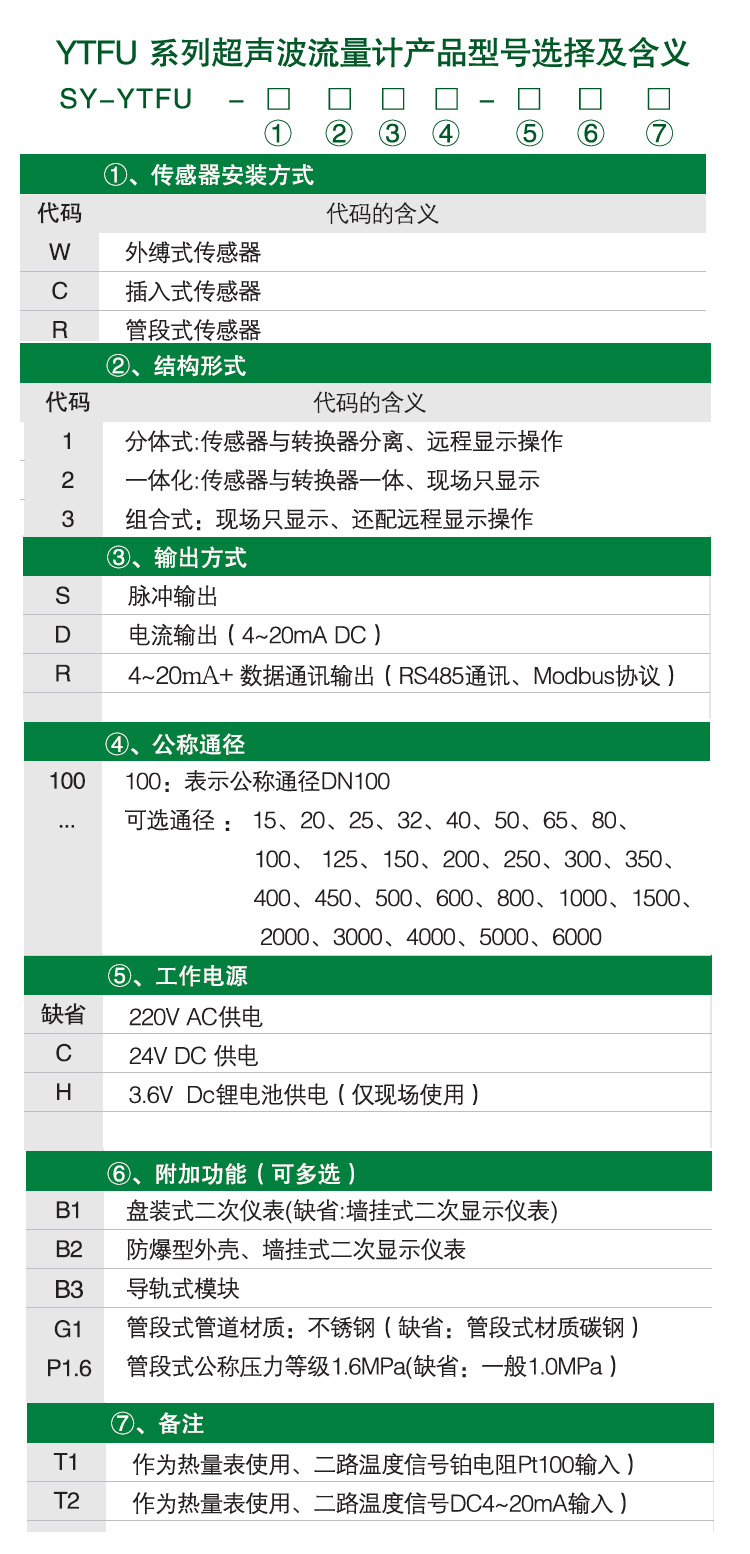

超聲波流量計,YTFU插入式超聲波流量計常用型號：
SY-YTFU-C1D80
SY-YTFU-C1D100
SY-YTFU-C1D125
SY-YTFU-C1D150
SY-YTFU-C1D200
SY-YTFU-C1D250

1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；　　
2、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏危弧　?br /> 3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D；　　
4、安裝點上游距水泵應有30D距離；　　
5、流體應充滿管道；
6、管道周圍要有足夠的空間便于現場人員操作

超聲波流量計,YTFU插入式超聲波流量計關聯搭配

■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購超聲波流量計請?zhí)峁┮韵聟?shù)：
1、安裝傳感器處距主機距離為多少；　　
2、管道材質、管壁厚度及管徑；　　
3、管道年限；　　
4、流體類型、是否含有雜質、氣泡以及是否滿管；　　
5、流體溫度;(插入式傳感器管道壓力)；　　
6、安裝現場是否有干擾源(如變頻、高電壓電纜場等)；　　
7、主機安放處四季溫度；　　
8、使用的電源電壓是否穩定；　　
9、是否需要遠傳信號及種類；　
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。

■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。

■物流包裝
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
超聲波流量計,YTFU插入式超聲波流量計物流包裝配貨區
